Поставщик
|
Edmund Optics |
|
Артикул
|
49-210 |
|
Задержка
|
λ/2 |
|
Допуск задержки
|
λ/350 |
|
Расчетная длина волны DWL (нм)
|
532 |
|
Чистая апертура CA (мм)
|
10.16 |
|
Диаметр (мм)
|
25.40 |
|
Тип
|
Полимерная волновая пластина |
|
Качество поверхности
|
40-20 |
|
Порог повреждения, CW
|
500 Вт/см2 |
|
Порог повреждения, импульсный
|
600 мДж/см2 при 20 нс, VIS 4 Дж/см2 при 20 нс при 1064 нм |
|
Переданный волновой фронт, СКЗ
|
≤λ/5 при 632.8 нм |
|
Отклонение луча (угл. Мин.)
|
1.00 |
|
Конструкция
|
Двулучепреломляющий полимерный стек |
|
Допуск на размер (мм)
|
±0.127 |
|
Толщина крепления (мм)
|
6.35 |
|
Отражение (%)
|
0.5 |
|
Подложка
|
Полимерная пленка на N-BK7 |
|
Толщина (мм)
|
6.35 |
|
Допуск по толщине (мм)
|
±0.508 |
|
Рабочая температура (° C)
|
От -20 до +50 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Соответствие |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Соответствие |
Описание продукции:
- Фазовый сдвиг: λ/4 и λ/2;
- Отличное угловое поле зрения;
- Двулучепреломляющие полимерные слои;
- Высокий порог повреждения 500 Вт/cм2.

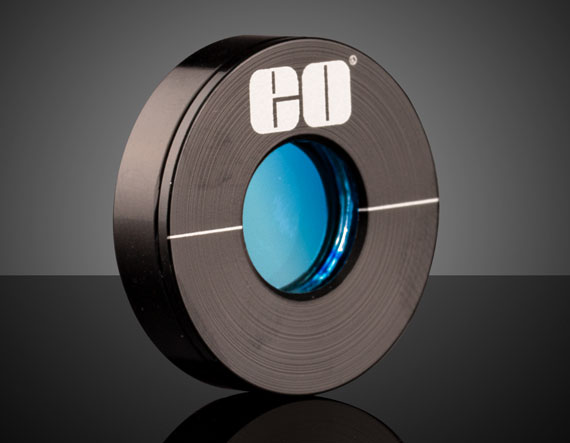

Прецизионные волновые пластины нулевого порядка представляют собой тщательно выровненные листы двулучепреломляющего полимера, ламинированные между двумя прецизионными оптическими окнами из N-BK7, и доступны в стандартных вариантах λ/4 и λ/2 для распространенных длин волн видимого и ближнего ИК-диапазона. Эти полимерные волновые пластины предлагают отличное угловое поле, потому что они являются настоящими пластинами нулевого порядка. Кроме того, они будут испытывать изменение замедления оси менее 1% при угле падения ± 10°. Каждая прецизионная волновая пластина нулевого порядка установлена в металлической оправе с четко обозначенной быстрой осью.
