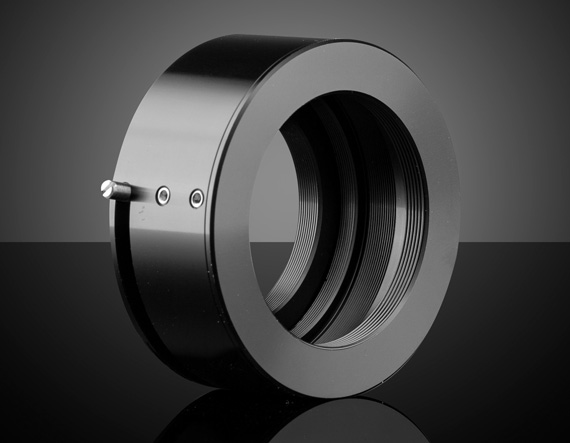

T-Mount держатель поляризатора, диаметр: 50 мм, Edmund Optics

Поворотный держатель поляризатора формата T-Mount, рассчитанный на круглую оптику диаметром 50 мм. Относится к серии TECHSPEC C, S и T-Mount Polarizer Holders и предназначен для простой интеграции поляризаторов или ретардеров в тубусные оптические системы с резьбой T-Mount, обеспечивая поворот поляризатора до 90° внутри корпуса при неподвижном держателе.

Назначение

• Установка поляризаторов или ретардеров диаметром 50 мм в оптические системы T-Mount.
• Быстрое добавление управляемой поляризации в C-, S- или T-Mount тракт с использованием соответствующих компонентов и переходников.
• Регулировка ориентации оси поляризации без разборки оптического тракта.

Ключевые особенности

• Интерфейс T-Mount: держатель выполнен с резьбой T-Mount и легко встраивается в тубусы и механические узлы этого стандарта.
• Поворот поляризатора до 90°: установленный поляризатор может вращаться внутри корпуса на угол до 90°, при этом сам держатель остаётся неподвижным в системе.
• Плавное вращение рычагом: ориентация оси поляризации настраивается через небольшой рычаг, обеспечивающий плавный ход без рывков и удобную настройку.
• Работа с несколькими форматами поляризаторов: семейство C, S и T-Mount Polarizer Holders поддерживает диаметры 12,5 / 20 / 25 / 50 мм и совместимо с квадратными поляризаторами через адаптеры.
• Адаптеры для квадратных поляризаторов: через адаптеры 12-836 и 12-837 можно устанавливать квадратные поляризаторы 12,5 мм и 25 мм соответственно.
• Малая добавочная длина тракта: держатель увеличивает длину оптического пути всего на 24 мм, что важно для компактных сборок.
• Лабораторное исполнение: металлический корпус с высокой механической жёсткостью и аккуратной обработкой резьбы.

Технические характеристики

• Производитель: Edmund Optics.
• Артикул: 11-147.
• Тип изделия: TECHSPEC T-Mount Polarizer Holder, поворотный держатель поляризатора (Optic Mount, Rotatable).
• Диаметр совместимой оптики: 50,0 мм.
• Минимальная толщина оптики: 1,5 мм.
• Максимальная толщина оптики: 9,0 мм.
• Тип резьбы: T-Mount.
• Ход вращения внутри держателя: до 90°.
• Удлинение оптического тракта (extension length): 24,0 мм.
• Совместимые адаптеры для квадратных поляризаторов: 12-836 (12,5 мм квадрат), 12-837 (25 мм квадрат).
• Функция: Optic Mount (Rotatable), поворотный держатель оптики.
• Соответствие нормативам: RoHS 2015, REACH 224 – совместим.

Типичные области применения

• Системы машинного зрения и модули визуализации с тубусами T-Mount.
• Компактные визуализирующие и измерительные устройства, где требуется регулируемая поляризация на диаметре 50 мм.
• Лабораторные оптические стенды и OEM-модули, использующие C-, S- и T-Mount тубусные системы.
