Поставщик
|
Edmund Optics |
|
Артикул
|
16-817 |
|
Размер
|
Ø50.8 мм |
|
Материал
|
Si (кремний) |
|
Покрытие
|
с покрытием |
|
Bevel
|
Protective as needed |
|
Clear Aperture (%)
|
85 |
|
Clear Aperture CA (mm)
|
43.18 |
|
Diameter (mm)
|
50.80 +0.00/-0.13 |
|
Thickness (mm)
|
3.00 ±0.13 |
|
Coating
|
S1: DLC Coating S2: BBAR (3000-5000nm) |
|
Coating Specification
|
AR: Ravg ≤0.5% @ 3000 - 5000nm |
|
Edges
|
Fine Ground |
|
Knoop Hardness (kg/mm2)
|
1150 |
|
Parallelism (arcmin)
|
< |
|
Substrate
|
3 |
|
Surface Flatness
|
Silicon (Si) |
|
Surface Quality
|
λ/10 @ 10.6μm |
|
Type
|
40-20 |
|
Wavelength Range (nm)
|
Protective Window |
|
Coating Abrasion
|
3000 - 5000 |
|
Coating Adhesion
|
AR: Moderate, per MIL-C-48497C DLC: Severe, per MIL-C-48497C |
|
Coating Humidity
|
AR: per MIL-C-48497C DLC: per MIL-C-48497C |
|
Coating Salt Solubility
|
AR: 24 Hours per MIL-C-48497C DLC: 24 Hours per MIL-C-48497C |
|
Coating Salt Spray
|
AR: N/A DLC: ≥24 Hours Immersion per MIL-C-675C |
|
Coating Solubility and Cleaning
|
AR: N/A ≥72 Hours per MIL-C-675 |
|
Coating Temperature (°C)
|
AR: per MIL-C-48497 DLC: per MIL-C-48497 |
|
Coating Wiper Durability
|
AR: -80 to +160 per MIL-C-48497C DLC: -80 to +160 per MIL-C-48497C |
|
Note
|
AR: N/A DLC: ≥1,000 Wipes of Sand/Slurry per TS-1888 |
|
RoHS
|
Arrow on substrate edge points towards DLC coated surface |
Описание семейства продуктов
- Соответствует высоким требованиям к абразивному износу MIL-F-48616 и MIL-C-48497C
- Высокая светопропускаемость на расстоянии 3–5 мкм
- Идеально подходит для суровых условий эксплуатации
- Также доступны германиевые окна с алмазоподобным углеродным (DLC) покрытием

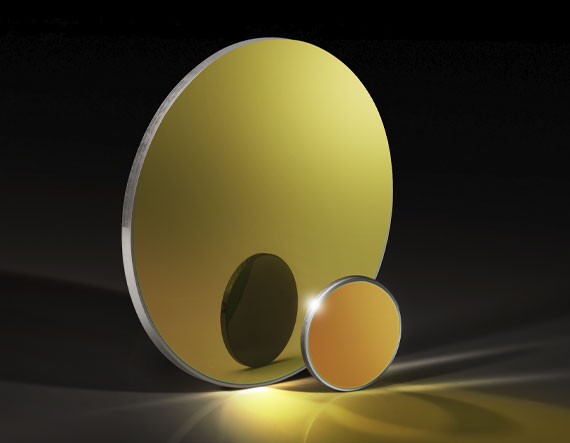

Кремниевые окна с алмазоподобным углеродным (DLC) покрытием имеют антибликовое покрытие с одной стороны и специально разработанное DLC-покрытие с другой стороны, что делает эти окна очень прочными и идеальными для суровых условий эксплуатации. Поверхность с DLC-покрытием рассчитана на циклическое изменение температуры от -62 до +71°C, непрерывное воздействие соляного тумана в течение 72 часов и 1000 колебаний стеклоочистителя в смеси песка и шлама. Кроме того, эти окна соответствуют требованиям MIL-F-48616 и MIL-C-48497C к интенсивному истиранию. Кремний обладает твёрдостью по Кнупу 1150 и низкой плотностью, что делает его более прочным, чем германиевые подложки, и подходит для приложений, чувствительных к весу. Кремниевые окна с алмазоподобным углеродным (DLC) покрытием рассчитаны на толщину от 3 до 5 мкм, что делает их идеальными для применения в инфракрасной обороне, например, в тепловизионных системах.
