Поставщик
|
Edmund Optics |
|
Артикул
|
39-565 |
|
Покрытие
|
Laser V-Coat (532nm) |
|
Длина волны
|
532 нм |
|
Диаметр
|
50.8 мм (2") |
|
Фокусное расстояние
|
5-50 мм |
|
Тип линз
|
асферические, лазерные |
|
Диаметр (мм)
|
50.80 +0.00/-0.05 |
|
Эффективное фокусное расстояние EFL (мм)
|
101.60 @ 532nm |
|
Числовая апертура NA
|
0.25 |
|
Заднее фокусное расстояние BFL (мм)
|
93.95 |
|
Толщина центра CT (мм)
|
11.20 |
|
Покрытие
|
Laser V-Coat (532nm) |
|
Спецификация покрытия
|
Rabs |
|
Подложка
|
Fused Silica |
|
Чистая апертура CA (мм)
|
46.80 |
|
Отклонение от асферической поверхности (мкм СКЗ)
|
0.016 |
|
Качество поверхности
|
10-5 |
|
Толщина кромки ET (мм)
|
4.10 |
|
Скос
|
Protective bevel as needed |
|
f / #
|
2 |
|
Расчетная длина волны DWL (нм)
|
532 |
|
Примечание
|
Strehl Ratio is >0.8 by design and tested |
|
Форма задней поверхности
|
Plano |
|
Порог повреждения, импульсный
|
10 J/cm2 @ 532nm, 20ns, 20Hz |
|
Коэффициент Штреля
|
>0.8 |
|
Размер пятна (мкм)
|
See Technical Images Tab |
|
Сопряженное расстояние
|
Infinite |
|
Отклонение от асферической поверхности (λ, СКЗ @ 632,8 нм)
|
0.025 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
Описание семейства продуктов
- Конструкции 532 и 1064 нм с протестированным коэффициентом Штреля >0,8

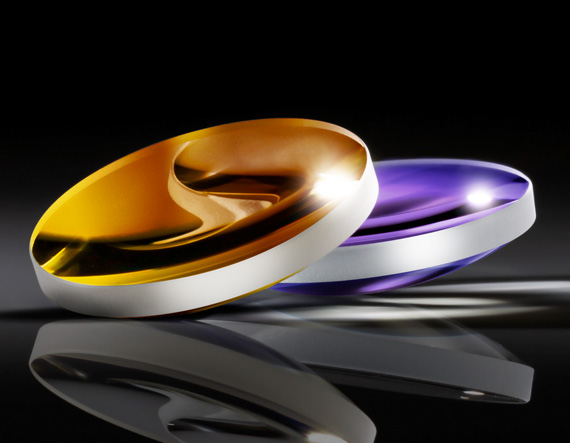

Асферические линзы TECHSPEC® λ/40 Laser Grade отполированы с помощью прецизионной магнитореологической обработки (MRF), что обеспечивает их сверхгладкую асферическую поверхность с допуском асферической поверхности λ/40 RMS. Асферические поверхности без аберраций, полученные в результате этого процесса суперполировки, приводят к тому, что эти асферические линзы имеют характеристики с ограничением дифракции при расчетных длинах волн. Высокоэффективное V-покрытие Laser Line сводит к минимуму отражение, когда эти асферические линзы используются на длинах волн Nd:YAG. Асферические линзы TECHSPEC λ/40 Laser Grade имеют подложки, разработанные и сформированные в соответствии с длиной волны лазерного излучения, чтобы оптимизировать всю конструкцию линзы, а не только антибликовое покрытие, для длины волны лазерного излучения. Доступны стандартные дюймовые размеры этих лазерных асфер с дизайном f/2, изготовленных из плавленого кварца.
