Кинематический держатель, диаметр: 50/50.8 мм, 3 винта

Описание

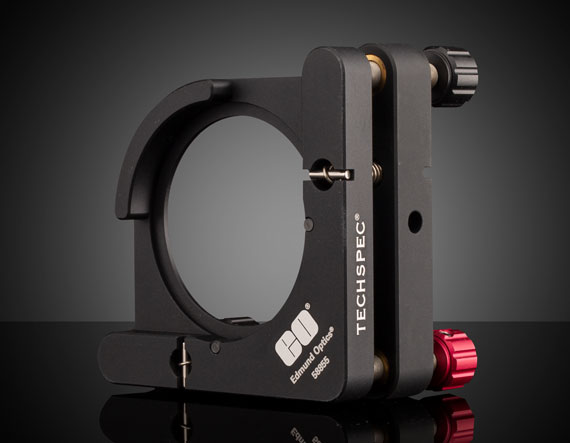

Кинематический держатель диаметром 50/50.8 мм с тремя регулировочными винтами предназначен для установки и высокоточной юстировки круглых оптических элементов большого диаметра: зеркал, фильтров, поляризаторов, лазерных выходных окон. Универсальный диапазон диаметров 50 и 50.8 мм обеспечивает совместимость со стандартной оптикой различных производителей, что делает держатель удобным выбором для смешанных систем. Кинематическая конструкция обеспечивает контролируемое изменение углового положения оптики без смещения центра.

Три винта располагаются равномерно по окружности и при вращении изменяют наклон оптической платформы относительно базовой плоскости. Такая схема позволяет тонко настраивать две угловые степени свободы, удерживая центр элемента почти неподвижным, что упрощает юстировку сложных систем с несколькими зеркалами. Высокое качество резьбовых пар и наличие специальных опорных площадок обеспечивают плавный ход регулировки и отсутствие рывков.

Оптический элемент фиксируется в держателе с помощью прижимного кольца, обеспечивающего равномерное распределение усилия по периметру. Это снижает внутренние напряжения в стекле и уменьшает риск деформации поверхности, что важно для высокоточных зеркал и элементов с тонкими диэлектрическими покрытиями. Конструкция держателя рассчитана так, чтобы прижимные элементы не перекрывали полезную апертуру и не вносили ненужных отражений в рабочий пучок.

Держатель легко интегрируется в стандартные оптические стенды на базе стоек и платформ Edmund Optics: корпус снабжен отверстиями и резьбами для крепежа, предусмотрены варианты установки как в вертикальной, так и в горизонтальной ориентации. Использование такого держателя сокращает время настройки лазерных трактов, повышает повторяемость экспериментов и обеспечивает стабильную работу систем при длительной эксплуатации.

Характеристики

• Тип: кинематический держатель для круглой оптики
• Совместимый диаметр: 50 мм и 50.8 мм
• Количество регулировочных винтов: 3
• Регулируемые параметры: наклон в двух угловых осях
• Способ фиксации оптики: прижимное кольцо
• Корпус: металлический сплав с высокой жесткостью и стабильностью геометрии
• Монтаж: совместимость с оптическими стойками и платформами Edmund Optics
• Производитель: Edmund Optics

Отрасли применения

• Лазерные системы, требующие точной ориентации зеркал и выходных окон по направлению пучка.
• Интерферометрия и спектроскопия, где критична стабильность углового положения оптических элементов.
• Стенды юстировки и контроля качества оптики большого диаметра.
• Научно‑исследовательские лаборатории, собирающие сложные оптические схемы с несколькими зеркалами и фильтрами.
• Учебные комплексы по оптике и фотонике, демонстрирующие принципы кинематической настройки.
