Описание

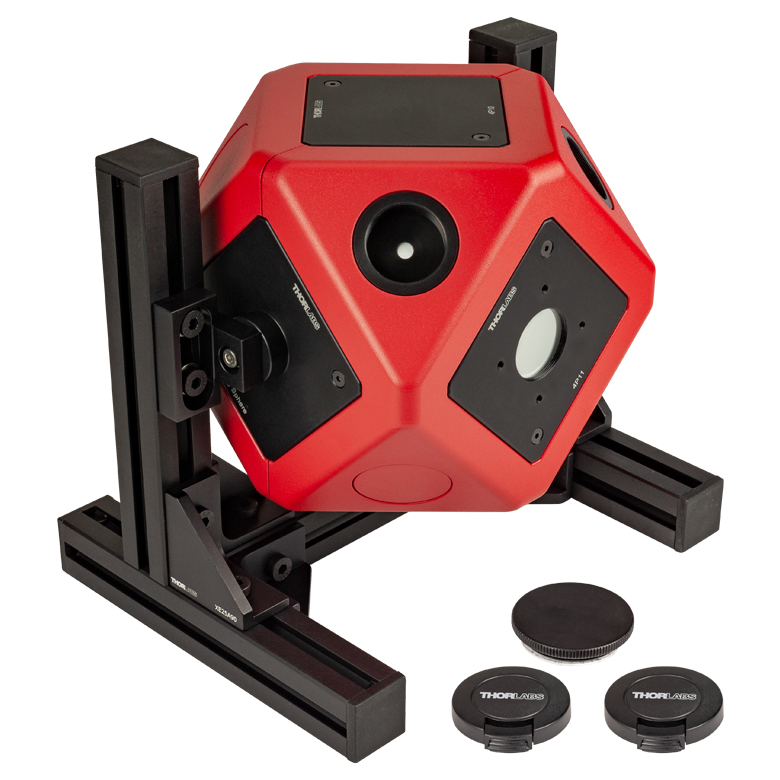

Интегрирующая сфера 4P3 от Thorlabs представляет собой профессиональное модульное оптическое устройство диаметром 100 мм, специально разработанное для высокоточных фотометрических измерений световых источников. Сфера имеет инновационную кубооктаэдрическую конструкцию (14-гранный корпус), обеспечивающую механическую прочность и возможность гибкой конфигурации портов.
Ключевым преимуществом модели 4P3 является наличие трех модульных граней, которые принимают сменные портовые вставки различных типов. Это позволяет легко адаптировать сферу под конкретную измерительную задачу без необходимости приобретения отдельного оборудования. Данная конфигурация предварительно настроена для измерения полного светового потока источников излучения и поставляется с портовой вставкой Ø1" (4P11) и двумя заглушками (4P10).
Внутренняя поверхность сферы изготовлена из высокоотражающего объемного материала, идентичного покрытию сменных вставок, что обеспечивает минимальные потери света и высокую однородность освещенности. Радиус кривизны вставок точно соответствует внутреннему радиусу сферы, исключая геометрические артефакты измерений.
Помимо трех модульных граней, сфера имеет восемь треугольных фиксированных граней, на каждой из которых может быть размещен дополнительный порт Ø5 мм с внутренней резьбой SM1. Это позволяет подключать смонтированные фотодиоды, волоконно-оптические элементы, спектрометры или LED-источники через стандартные SM1-адаптеры. Общее количество возможных портов достигает 11 (3 модульных + 8 фиксированных).
Характеристики
- Внутренний диаметр сферы: Ø100 мм (3.94")
- Количество модульных граней: 3
- Количество фиксированных граней: 8 треугольных
- Конструкция корпуса: кубооктаэдр (14-гранник)
- Конфигурация: предустановленная для измерения источников света
- Комплектация: портовая вставка Ø1" (4P11), две заглушки (4P10)
- Фиксированные порты: Ø5 мм с резьбой SM1 (до 8 шт.)
- Материал внутренней поверхности: высокоотражающий объемный материал
- Радиус вставок: соответствует внутреннему радиусу сферы
- Спектральный диапазон: широкий (UV-VIS-NIR)
- Совместимость портов: SM1-резьба, cage система (через специальные вставки)
- Сменные вставки: 4P10 (заглушка), 4P11 (Ø1"), 4P12 (большая апертура), 4P13 (два порта Ø14 мм), 4P20 (держатель кюветы)
Отрасли применения
- Светотехническая промышленность: сертификационные испытания ламп и светильников по стандартам CIE и IES LM-79
- LED-производство: измерение световой отдачи (lm/W), цветовой температуры (CCT), индекса цветопередачи (CRI) светодиодов
- Фотометрические лаборатории: абсолютная калибровка световых источников и детекторов
- Спектрорадиометрия: измерение спектрального распределения энергии источников
- Автомобильная светотехника: тестирование фар, задних фонарей, дневных ходовых огней
- Авиационное освещение: контроль качества сигнальных огней, приборного освещения
- Архитектурное освещение: оценка характеристик декоративных и функциональных светильников
- Дисплейные технологии: измерение яркости и равномерности подсветки LCD, OLED-панелей
- Волоконная оптика: характеризация волоконно-оптических источников и выходов
- Биофотоника: измерение оптических свойств биологических образцов в растворах
- Калибровочные службы: создание эталонных световых источников
- Научные исследования: изучение спектральных характеристик новых материалов и устройств
- Сельское хозяйство: тестирование фитоламп для растениеводства
- Медицинское оборудование: контроль параметров светодиодных терапевтических устройств
