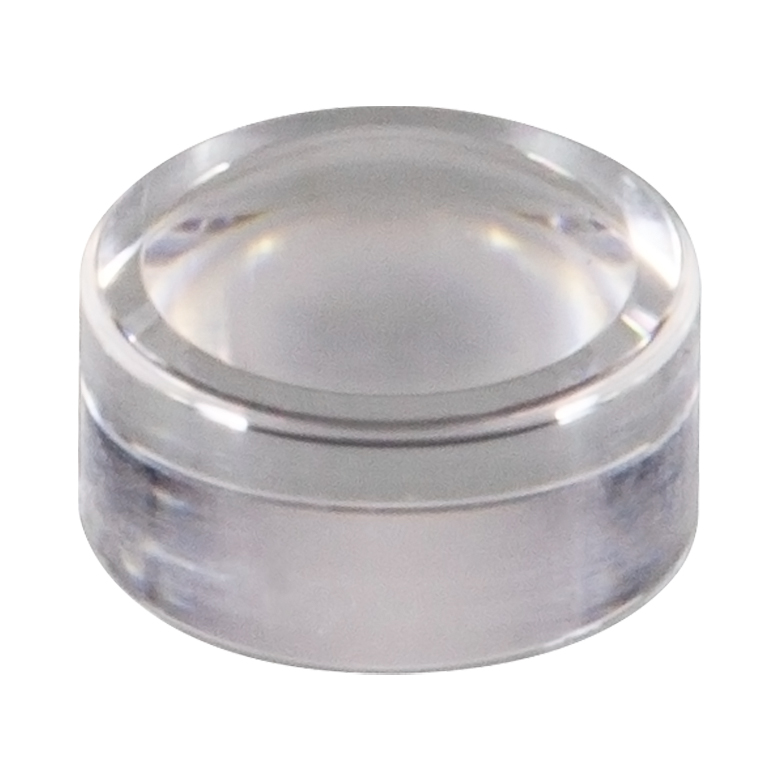

355151 - Асферическая линза, фокусное расстояние: 2.0 мм, числовая апертура: 0.5, рабочее расстояние: 0.5 мм, без покрытия, Thorlabs

355151 – Асферическая линза, f = 2,0 мм, NA = 0,5, рабочее расстояние 0,5 мм, без покрытия, Thorlabs

Описание

Асферическая линза 355151 предназначена для задач микрофокусировки, где требуется предельно компактная оптика с высокой светосилой. Фокусное расстояние 2,0 мм и числовая апертура 0,5 позволяют сформировать очень малое фокусное пятно с высокой интенсивностью, что критично для работы с микродетекторами, оптическими волноводами на подложке, микроструктурами и другими объектами малого размера. Рабочее расстояние около 0,5 мм означает, что фокус располагается практически у поверхности линзы, за счёт чего удаётся интегрировать её в плотные микрооптические сборки и узлы.

Конструкция и особенности

Линза выполнена в виде компактного асферического элемента без оправы. Асферический профиль подобран так, чтобы компенсировать сферические аберрации при высокой NA и малом рабочем расстоянии, обеспечивая чёткую фокусировку и стабильную форму пятна. Отсутствие просветляющего покрытия делает линзу спектрально универсальной, но приводит к повышенным потерям на отражение, что важно учитывать в маломощных и высокочувствительных системах.

• Асферический профиль снижает сферические аберрации и улучшает качество изображения.
• Фокусное расстояние 2,0 мм – экстремально компактная геометрия для микрооптики.
• Числовая апертура 0,5 – высокий светосбор и малая площадь фокуса.
• Рабочее расстояние ~0,5 мм – фокус практически у поверхности линзы.
• Исполнение без оправы упрощает интеграцию в пользовательскую оптомеханику и гибридные чипы.

Задачи

• Микрофокусировка излучения на фотодиодах, ПЗС/КМОП-матрицах и других микродетекторах.
• Сбор света с малых светящихся областей, микроскопических объектов и точечных источников.
• Интерфейс между свободным пучком и оптоволоконными или планарными волноводами.
• Создание компактных измерительных головок и микросканирующих систем.

Отрасли применения

• Интегральная фотоника и микрооптика.
• Оптоэлектронные датчики, миниатюрные измерительные и сканирующие модули.
• Биофотоника и лабораторная микроскопия с минимальным рабочим расстоянием.
• Научные исследования в области микро- и нанооптики.

Характеристики

• Тип: асферическая линза.
• Фокусное расстояние: 2,0 мм.
• Числовая апертура (NA): 0,5.
• Рабочее расстояние: ~0,5 мм.
• Покрытие: отсутствует (без AR-покрытия).
• Исполнение: без оправы, для встраивания в собственные оптические сборки.
