Описание

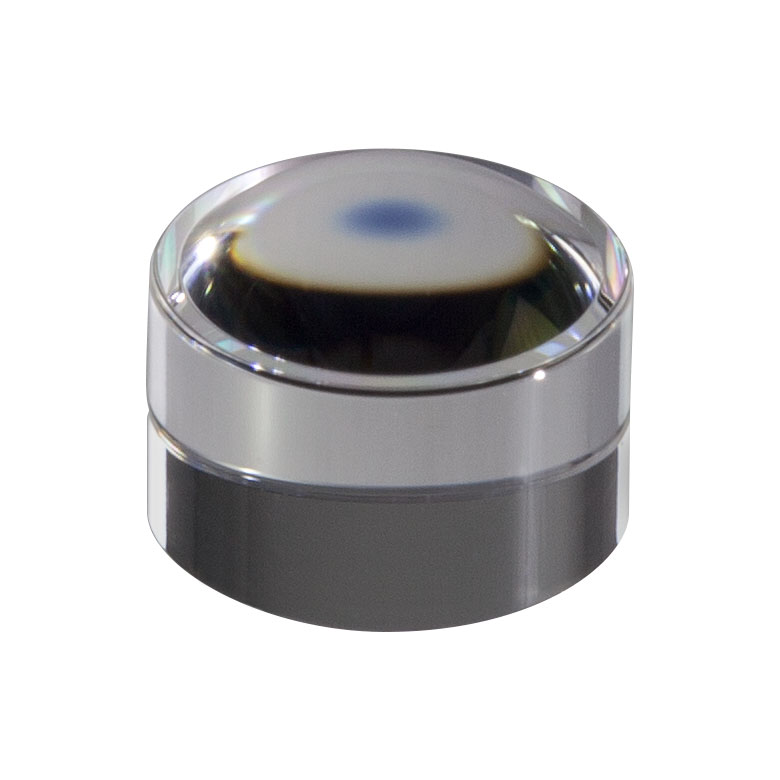

Асферическая линза 354350-B предназначена для работы в диапазоне 600–1050 нм и сочетает фокусное расстояние 4,5 мм с числовой апертурой 0,43. Она обеспечивает высокий уровень светосборной способности при сохранении удобного рабочего расстояния и достаточно большой глубины резкости. Асферический профиль корректирует аберрации в красной и ближней ИК-области, позволяя получать небольшие, хорошо сформированные фокусные пятна, что важно для датчиков, сканирующих систем и измерительных модулей.
Просветляющее покрытие 600–1050 нм уменьшает потери на отражение и повышает пропускание в соответствующем диапазоне. Это позволяет использовать линзу в системах с диодными и волоконными лазерами, а также ИК-светодиодами, где каждый децибел мощности и сигнала имеет значение. 354350-B подходит для построения компактных оптических трактов в промышленной автоматике, телеком-узлах, измерительных приборах и сенсорике.
Конструкция
- Асферическая линза Geltech без оправы, NA = 0,43.
- Фокусное расстояние 4,50 мм – компактный, но не экстремально «жёсткий» по юстировке элемент.
- AR-покрытие 600–1050 нм – оптимизация под красный и ближний ИК.
- Геометрия, удобная для интеграции в небольшие датчики и модули.
Задачи
- Фокусировка и коллимация диодных и волоконных лазеров 600–1050 нм.
- Построение оптических датчиков расстояния и позиционирования.
- Фокусировка на ИК- и красные детекторы и приёмники.
- Использование в сканирующих и измерительных головках компактных размеров.
Отрасли применения
- Промышленная автоматизация и робототехника.
- Оптоволоконные и телеком-решения в ближнем ИК-диапазоне.
- Научная фотоника, лабораторные стенды.
- Компактные измерительные и диагностические приборы.
Характеристики
- Тип: асферическая линза Geltech без оправы.
- Фокусное расстояние: 4,50 мм.
- Числовая апертура (NA): 0,43.
- Просветляющее покрытие: 600–1050 нм.
- Основное назначение: фокусировка и коллимация красного и ближнего ИК-излучения в компактных системах.
