Описание

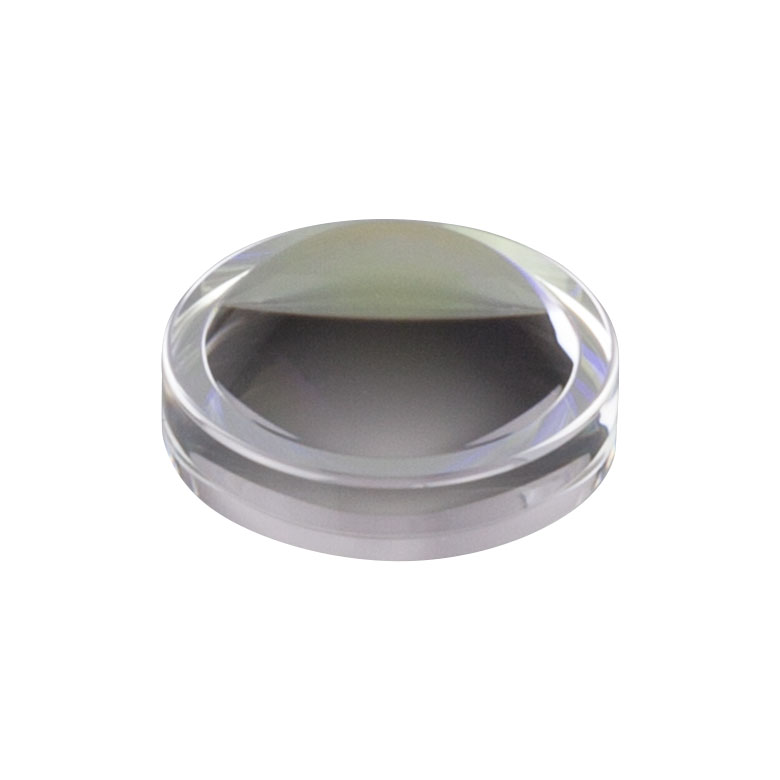

Асферическая линза 354340-B оптимизирована для работы в красной и ближней ИК-области 600–1050 нм. При фокусном расстоянии 4,03 мм и числовой апертуре 0,64 она обеспечивает формирование предельно малых фокусных пятен и высокоэффективный сбор излучения диодных и волоконных лазеров, а также ИК-светодиодов. Асферический профиль корректирует аберрации при высокой NA, что позволяет сохранять форму пучка и высокое пространственное разрешение при работе с короткими базами и в ограниченном объёме.
Просветляющее покрытие 600–1050 нм снижает отражения и увеличивает пропускание в этом диапазоне, что критично для систем с ограниченным энергетическим бюджетом, датчиков расстояния, сканеров, систем измерения положения и других устройств, работающих на красных и ближних ИК-длинах волн. Линза 354340-B хорошо подходит для компактных телеком- и измерительных модулей, где требуется сочетание высокой светосилы и минимальных габаритов.
Конструкция
- Асферическая линза Geltech без оправы с NA = 0,64.
- Фокусное расстояние 4,03 мм – сверхкомпактная оптика.
- Покрытие 600–1050 нм для работы с красными и ближними ИК-источниками.
- Форм-фактор для интеграции в микросборки, датчики и оптоволоконные узлы.
Задачи
- Микрофокусировка и сбор излучения диодных и волоконных лазеров (600–1050 нм).
- Построение датчиков расстояния, сканеров и систем измерения положения.
- Фокусировка на ИК- и красные детекторы, фотодиоды, приёмники.
- Формирование малых пятен в измерительных и технологических модулях.
Отрасли применения
- Промышленная автоматика и робототехника (оптические датчики).
- Оптоволоконные и телеком-системы в ближнем ИК.
- Научные исследования в области фотоники и микрооптики.
- Приборостроение: компактные измерительные и контрольные модули.
Характеристики
- Тип: асферическая линза Geltech без оправы.
- Фокусное расстояние: 4,03 мм.
- Числовая апертура (NA): 0,64.
- Просветляющее покрытие: 600–1050 нм.
- Основное назначение: высокоапертурная микрофокусировка красного и ближнего ИК-излучения.
