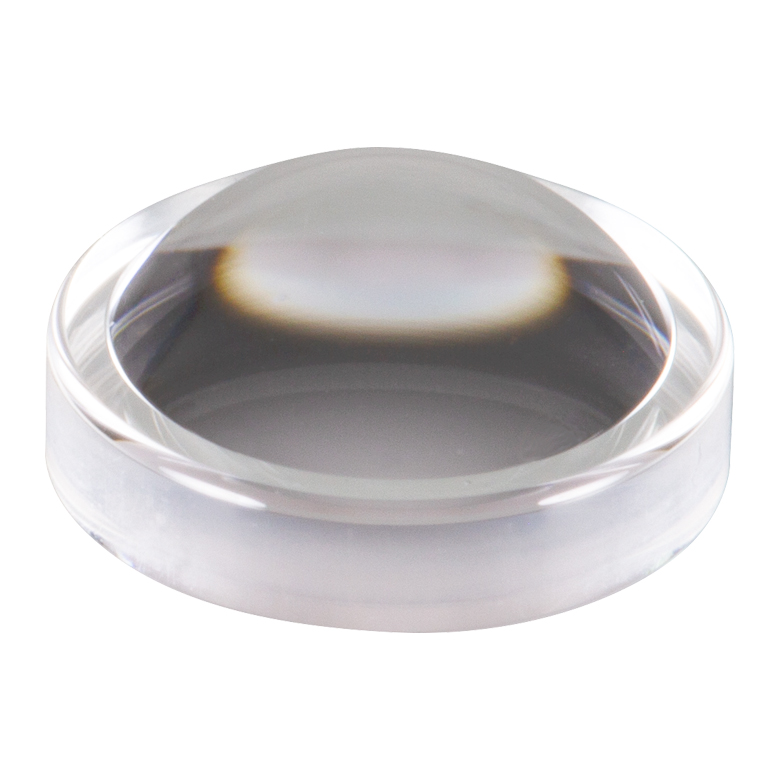

354340 - Асферическая линза, фокусное расстояние: 4.0 мм, числовая апертура: 0,6, рабочее расстояние: 1.5 мм, без покрытия, Thorlabs

Описание

Асферическая линза 354340 предназначена для задач, где требуется высокая светосила и компактная оптика с очень малым фокусным расстоянием. Числовая апертура 0,6 позволяет эффективно собирать и фокусировать свет на небольшой площади, формируя малое фокусное пятно с высоким уровнем яркости. При фокусном расстоянии 4,0 мм и рабочем расстоянии около 1,5 мм линза хорошо подходит для микрооптических сборок, оптоволоконных узлов и датчиков, где важны минимальные габариты и точная фокусировка. Асферический профиль значительно снижает сферические аберрации по сравнению с обычными сферическими линзами, улучшая качество изображения и стабильность измерений.

Отсутствие просветляющего покрытия делает линзу спектрально универсальной: её можно использовать в широком диапазоне длин волн в пределах пропускания материала. При этом необходимо учитывать повышенные потери на отражение с каждой поверхности, что особенно важно в маломощных системах. Линза 354340 часто применяется в экспериментальных стендах, прототипах и специализированных приборах, где критичны геометрия фокусировки и высокая числовая апертура, а не максимальная энергетическая эффективность.

Конструкция

354340 – компактная асферическая линза с коротким фокусным расстоянием и высокой NA, рассчитанная на установку в миниатюрные оптические модули. Рабочее расстояние 1,5 мм требует аккуратной юстировки и точной механики, но позволяет располагать фокус максимально близко к поверхности линзы, что удобно для интеграции с микрочипами, волокнами или микроструктурами.

• Асферический профиль для компенсации сферических аберраций при NA ≈ 0,6.
• Фокусное расстояние 4,0 мм – компактная оптика для плотных сборок.
• Рабочее расстояние около 1,5 мм – близкий фокус для микрооптики.
• Отсутствие AR-покрытия – универсальное применение по длинам волн, но повышенные отражения.

Задачи

Линза 354340 решает задачи микрофокусировки и высокоапертурного сбора излучения в системах с ограниченным пространством. Она используется там, где нужно получить небольшое фокусное пятно на минимальном расстоянии от линзы и при этом сохранить приемлемый уровень аберраций.

• Фокусировка излучения на микродетекторах, фотодиодах и чувствительных элементах.
• Сбор света в оптоволоконных узлах и микрооптических интерфейсах.
• Формирование малых пятен для измерительных, сканирующих и контрольных систем.
• Экспериментальные задачи по изучению высокоапертурной оптики и микроизображений.

Отрасли применения

• Микрооптика и фотоника.
• Приборостроение: компактные датчики, микромодули, измерительные головки.
• Оптоволоконные технологии и интерфейсы.
• Научно-исследовательские и учебные лаборатории, работы с высокой NA.

Характеристики

• Тип: асферическая линза.
• Фокусное расстояние: 4,0 мм.
• Числовая апертура (NA): 0,6.
• Рабочее расстояние: ~1,5 мм.
• Покрытие: без просветляющего покрытия.
• Основное назначение: высокоапертурная микрофокусировка и сбор света в компактных системах.
