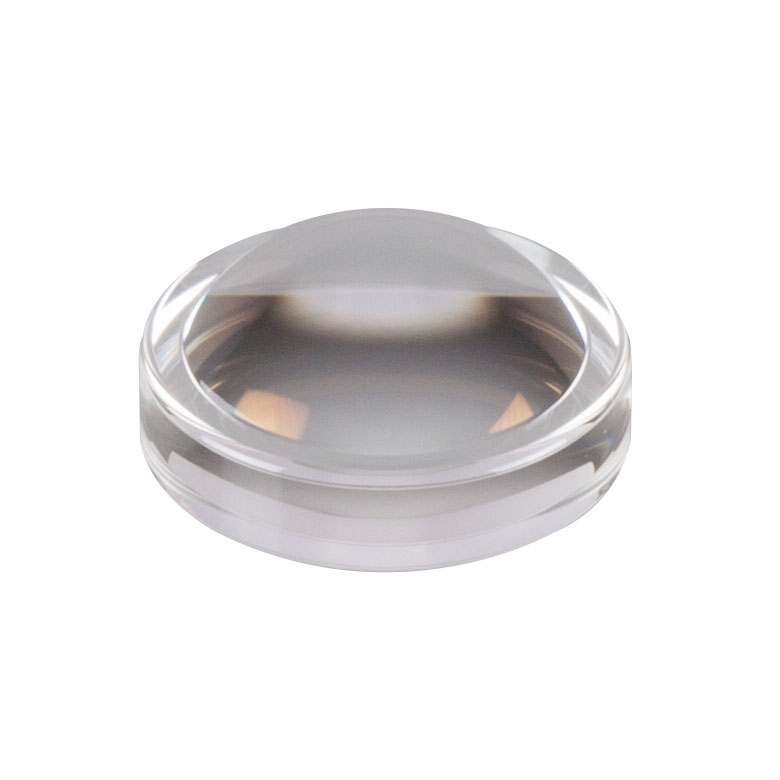

354340-A - Асферическая линза Geltech без оправы, f = 4.03 мм, NA = 0.64, просветляющее покрытие: 350-700 нм, Thorlabs

Описание

Асферическая линза 354340-A серии Geltech предназначена для работы в видимом диапазоне 350–700 нм и сочетает очень короткое фокусное расстояние 4,03 мм с высокой числовой апертурой 0,64. Такое сочетание параметров обеспечивает формирование крайне малого фокусного пятна и эффективный сбор света от диодных, светодиодных и лазерных источников. Асферический профиль минимизирует сферические аберрации в видимой области, что позволяет получать высококонтрастные и резкие изображения даже при столь высокой NA.

Просветляющее покрытие 350–700 нм существенно снижает отражения и повышает пропускание в видимой области спектра. Это особенно важно для систем, работающих с небольшими уровнями сигнала или требующих высокой чувствительности – микроскопии, флуоресцентной визуализации, конфокальных модулей, точных измерительных приборов. Линза 354340-A хорошо подходит для построения миниатюрных оптических трактов, где требуется высокое пространственное разрешение при малых габаритах.

Конструкция

354340-A представляет собой асферическую линзу Geltech без оправы, оптимизированную по геометрии и покрытию для видимого диапазона. Высокая NA = 0,64 и короткое фокусное расстояние требуют точной механической юстировки, но позволяют создавать сверхкомпактные оптические модули.

• Асферический профиль, рассчитанный под сокращение аберраций в диапазоне 350–700 нм.
• Фокусное расстояние 4,03 мм – чрезвычайно компактная оптика.
• Числовая апертура NA = 0,64 – очень высокая светосила.
• Исполнение без оправы – гибкая интеграция в пользовательскую оптомеханику.
• AR-покрытие 350–700 нм для максимального пропускания в видимом спектре.

Задачи

• Микрофокусировка видимого излучения на детекторы и объекты наблюдения.
• Сбор света в микрооптических модулях и оптоволоконных интерфейсах.
• Использование в конфокальных, флуоресцентных и других высокоапертурных системах визуализации.
• Формирование световых пятен высокой интенсивности для измерений и сканирования.

Отрасли применения

• Биомедицинская и флуоресцентная микроскопия.
• Микрооптика и миниатюрное приборостроение в видимой области.
• Научные исследования в области высокоапертурной оптики.
• Системы визуального контроля и измерения в видимом диапазоне.

Характеристики

• Тип: асферическая линза Geltech без оправы.
• Фокусное расстояние: 4,03 мм.
• Числовая апертура (NA): 0,64.
• Просветляющее покрытие: 350–700 нм.
• Основные режимы: микрофокусировка и сбор видимого излучения при высокой NA.
