Описание

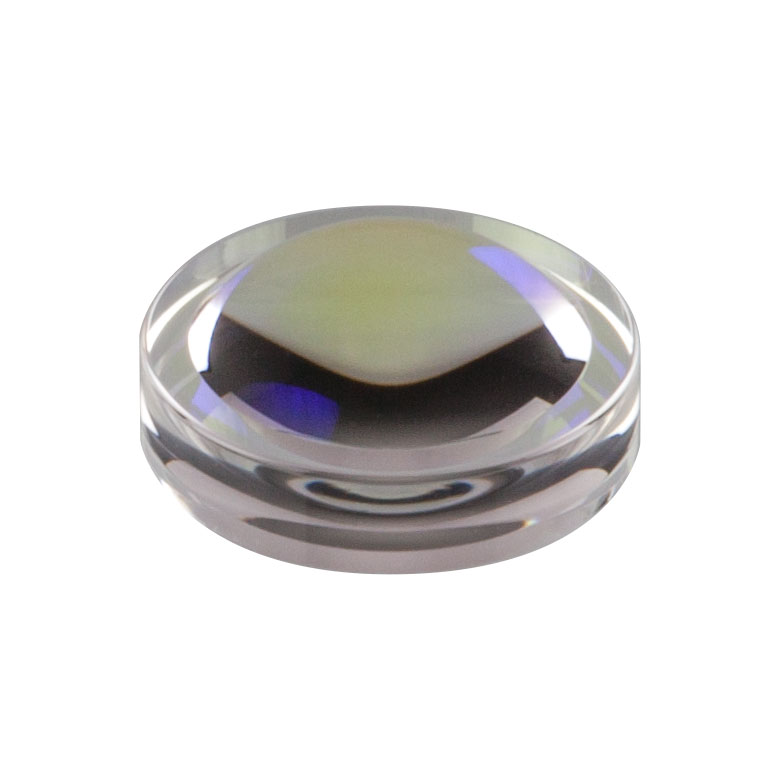

Асферическая линза 354330-B предназначена для работы в красной и ближней ИК-области 600–1050 нм и сочетает очень короткое фокусное расстояние 3,1 мм с высокой числовой апертурой 0,68. Она позволяет формировать чрезвычайно малые фокусные пятна и эффективно собирать излучение от диодных и волоконных лазеров, а также ИК-светодиодов. Асферический профиль компенсирует аберрации при такой высокой NA, улучшая качество фокусировки, что особенно важно в задачах микросканирования, измерения расстояний на малых базах и миниатюрных датчиков.
Покрытие 600–1050 нм снижает отражения и повышает пропускание, что критично в системах, работающих с ограниченным энергетическим бюджетом или требующих максимальной чувствительности. Линза используется там, где необходимо сочетание микрогеометрии, высокой светосилы и спектральной оптимизации под красный и ближний ИК.
Конструкция
- Асферическая линза Geltech без оправы.
- Фокусное расстояние 3,1 мм, NA = 0,68 – экстремально высокая светосила.
- AR-покрытие 600–1050 нм для диодных и ИК-источников.
- Форм-фактор для интеграции в микромодули и оптоволоконные узлы.
Задачи
- Микрофокусировка красного и ближнего ИК-излучения.
- Сбор и ввод излучения в оптоволокно в компактных узлах.
- Применение в датчиках расстояния и миниатюрных сканерах.
- Использование в научных и промышленных системах с высокой апертурой.
Отрасли применения
- Промышленная автоматика и робототехника (точные датчики).
- Микрооптика и миниатюрное приборостроение.
- Научная фотоника в красном и ближнем ИК.
- Оптоволоконные технологии и ИК-сенсорика.
Характеристики
- Тип: асферическая линза Geltech без оправы.
- Фокусное расстояние: 3,10 мм.
- Числовая апертура (NA): 0,68.
- Просветляющее покрытие: 600–1050 нм.
- Основные режимы: микрофокусировка и сбор красного/ИК-излучения с высокой NA.
