Описание

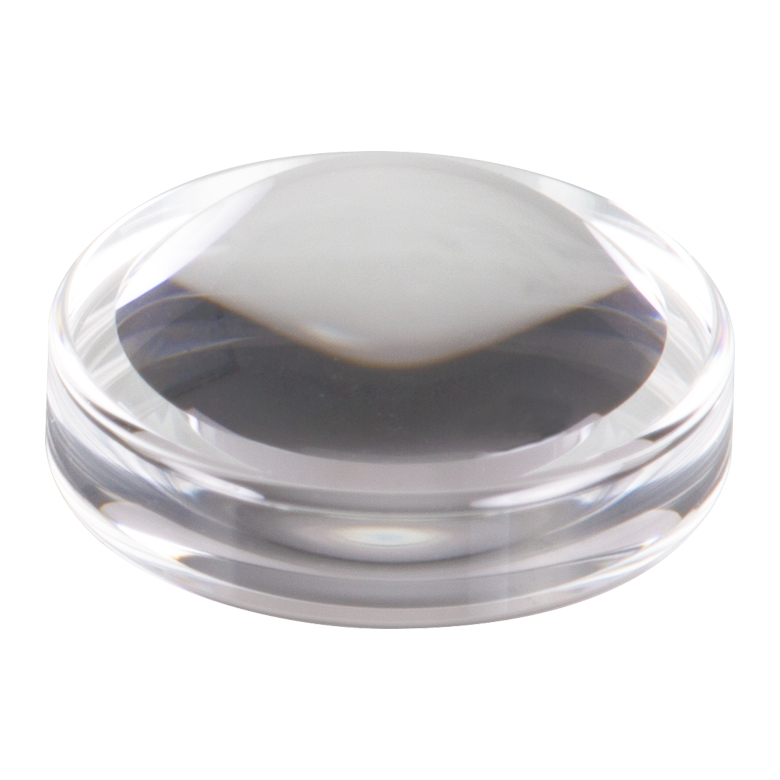

Асферическая линза 354330 с очень коротким фокусным расстоянием 3,1 мм и высокой числовой апертурой 0,7 предназначена для задач, где требуется экстремально высокая светосила и получение очень малого фокусного пятна. Рабочее расстояние всего около 1,8 мм означает, что фокус располагается в непосредственной близости от линзы, что типично для микросборок, оптоволоконных узлов и миниатюрных датчиков. Асферический профиль позволяет контролировать аберрации при такой высокой NA, обеспечивая качественную фокусировку и высокое пространственное разрешение, недостижимое для обычных сферических линз аналогичных размеров.
Отсутствие просветляющего покрытия делает линзу спектрально универсальной, но увеличивает отражательные потери. Такой вариант используют в экспериментальных и специализированных приложениях, где важнее геометрия фокуса и экстремально высокая NA, чем максимальная энергетическая эффективность. Линза подходит для формирования микропятен, работы на входе/выходе оптоволокон, а также для задач микровизуализации и прецизионных измерений.
Конструкция
354330 – компактный асферический элемент с высокой NA, рассчитанный на использование в миниатюрных оптических сборках. Короткое фокусное и рабочее расстояния предъявляют повышенные требования к точности механической юстировки, но обеспечивают уникальные возможности по концентрации света на малой площади.
- Асферический профиль для контроля аберраций при NA ≈ 0,7.
- Фокусное расстояние 3,1 мм – экстремально компактная оптика.
- Рабочее расстояние около 1,8 мм для интеграции в микросборки.
- Исполнение без покрытия – универсальность по спектру при повышенных отражениях.
Задачи
- Формирование очень малого фокусного пятна для микроскопических и измерительных задач.
- Сбор и фокусировка излучения в оптоволоконных узлах.
- Использование в микросборках датчиков и миниатюрных оптических модулей.
- Экспериментальные задачи по фокусировке с высокой NA и малым рабочим расстоянием.
Отрасли применения
- Микрооптика, фотоника, оптоволоконные технологии.
- Приборостроение: миниатюрные датчики, микромодули.
- Научные исследования: эксперименты с высокой NA и малым фокусом.
- Учебные лаборатории, демонстрирующие экстремальную фокусировку.
Характеристики
- Тип: асферическая линза.
- Фокусное расстояние: 3,1 мм.
- Числовая апертура (NA): 0,7.
- Рабочее расстояние: около 1,8 мм.
- Просветляющее покрытие: отсутствует.
- Основные режимы: формирование микропятен, сбор и фокусировка света с высокой NA.
