Описание
Асферическая линза 354240-C предназначена для работы в ближнем ИК-диапазоне 1050–1700 нм, характерном для телеком-систем, волоконных лазеров и ИК-сенсоров. Короткое фокусное расстояние 8 мм и высокая NA = 0,5 обеспечивают крайне компактную, но очень светосильную оптику, способную формировать интенсивные фокальные пятна и эффективно собирать излучение. Асферический профиль компенсирует сферические аберрации, сохраняя качество пучка и обеспечивая точную фокусировку, что критично при вводе/выводе излучения в оптоволокно и при работе с ИК-детекторами.
Просветляющее покрытие, оптимизированное в диапазоне 1050–1700 нм, снижает отражения и повышает пропускание на ключевых телеком-длинах волн, таких как 1310 и 1550 нм. Это позволяет минимизировать энергетические потери и паразитные отражения, что важно для стабильности связи, точности измерений и работы чувствительных ИК-датчиков. Линза подходит для компактных телеком-модулей, измерительных головок и научных установок.
Конструкция

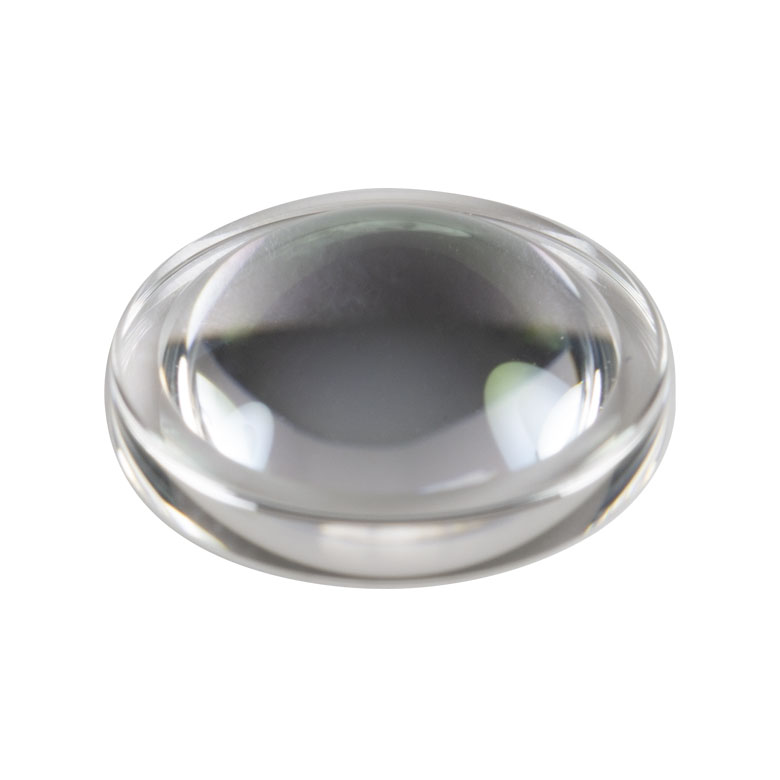

354240-C – асферическая линза Geltech без оправы, предназначенная для встраивания в индивидуальные ИК-модули. Высокая NA и малая фокусная длина требуют точной оптомеханики, но позволяют делать узлы максимально компактными, что важно для телеком-оборудования и плотной интеграции в приборы.
- Асферический профиль для коррекции аберраций в ИК-области 1050–1700 нм.
- NA = 0,5 для эффективного сбора и фокусировки ИК-излучения.
- Исполнение без оправы для гибкой интеграции в телеком- и измерительные модули.
- Специализированное AR-покрытие на 1050–1700 нм.
Задачи
Линза ориентирована на телекоммуникационные и измерительные задачи, где рабочий диапазон находится в области 1050–1700 нм. Она помогает эффективно формировать, фокусировать и собирать ИК-излучение, обеспечивая стабильную работу каналов связи и измерительных систем.
- Ввод и вывод излучения в оптоволокно на длинах волн 1310 и 1550 нм.
- Фокусировка на ИК-детекторы и спектральные приборы.
- Коллимация ИК-излучения в телеком-модулях и измерительных головках.
- Использование в компактных модулях сенсоров, мониторинга и спектроскопии.
Отрасли применения
Благодаря своему спектральному диапазону и высокой светосиле 354240-C широко применяется в телеком-оборудовании, измерительной технике и научной фотонике.
- Волоконно-оптическая связь, оптические передатчики и приёмники.
- Измерительные и диагностические системы в ИК-диапазоне.
- ИК-сенсорика и мониторинг среды на длинах волн 1–1,7 мкм.
- Научные исследования в области фотоники и оптоэлектроники.
Характеристики
- Тип: асферическая линза Geltech без оправы.
- Фокусное расстояние: 8,0 мм.
- Числовая апертура (NA): 0,5.
- Просветляющее покрытие: 1050–1700 нм.
- Основные режимы: фокусировка, коллимация и сбор ИК-излучения в телеком- и измерительных системах.
