Описание
Асферическая линза 354240-B объединяет короткое фокусное расстояние 8 мм, высокую числовую апертуру 0,5 и специализированное покрытие 600–1050 нм, что делает её идеальным элементом для компактных и светосильных систем в красной и ближней ИК-областях. Высокая NA обеспечивает эффективный сбор и фокусировку излучения, формируя малое фокальное пятно с высокой интенсивностью. Асферический профиль компенсирует сферические аберрации, улучшая качество фокусировки и стабильность профиля пучка, что особенно важно для диодных и волоконных лазеров, а также ИК-светодиодов.
AR-покрытие 600–1050 нм снижает отражения и увеличивает пропускание в этом диапазоне, повышая энергетическую эффективность оптического модуля. Это критично в системах, где каждый процент мощности важен: в измерительных датчиках, сканирующих головках, LIDAR-подобных устройствах и системах контроля перемещения.
Конструкция

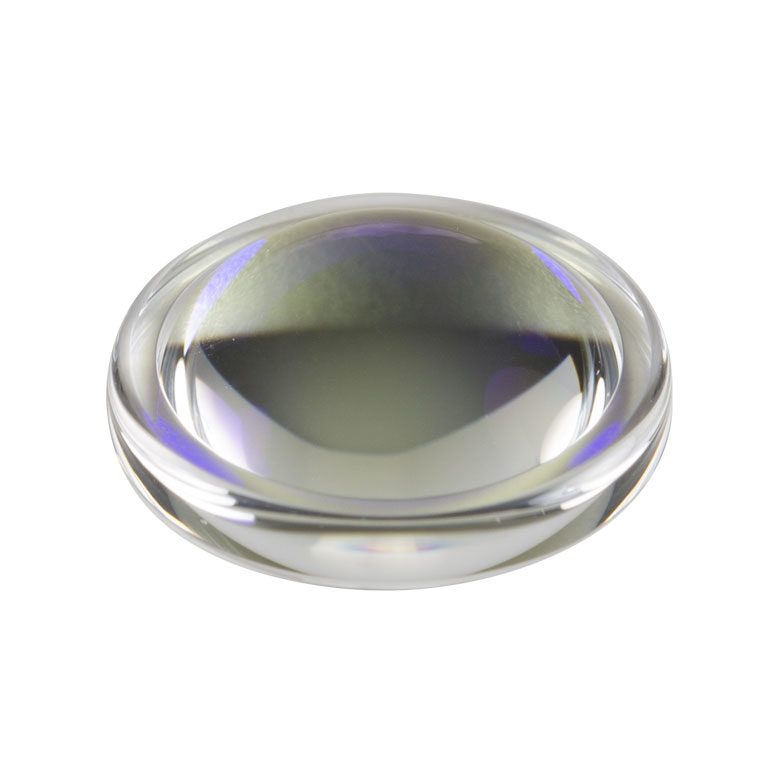

354240-B – асферическая линза Geltech без оправы, ориентированная на встраивание в индивидуальные оптические модули. Короткое фокусное расстояние и высокая NA требуют точного позиционирования, но позволяют создавать очень компактные и при этом мощные по светосиле узлы.
- Асферическая поверхность, оптимизированная под 600–1050 нм.
- NA = 0,5 – высокий коэффициент сбора и фокусировки излучения.
- Исполнение без оправы для свободного выбора оптомеханики.
- Покрытие 600–1050 нм для красного и ближнего ИК-диапазонов.
Задачи
Линза ориентирована на задачи, где требуется высокая светосила и качественная фокусировка в диапазоне 600–1050 нм. Она подходит для генерации и обработки лазерных пучков, построения датчиков и сканирующих систем, работающих в близком ИК-диапазоне.
- Сильная фокусировка диодных и волоконных лазеров в диапазоне 600–1050 нм.
- Коллимация излучения ИК-источников для датчиков расстояния и сканеров.
- Фокусировка излучения на ИК-детекторы, матричные и линейные приёмники.
- Использование в компактных оптических головках и модулях контроля движения.
Отрасли применения
Благодаря своему спектральному диапазону и высокой NA линза 354240-B применяется в лазерной метрологии, системах контроля, промышленной автоматике и научной фотонике.
- Промышленная автоматика и робототехника: датчики расстояния, сканеры, системы позиционирования.
- Лазерная метрология: измерительные системы в ближнем ИК-диапазоне.
- Научно-исследовательские стенды по фотонике и оптоэлектронике.
- Приборостроение: встраиваемые оптические модули в ИК-диапазоне.
Характеристики
- Тип: асферическая линза Geltech без оправы.
- Фокусное расстояние: 8,0 мм.
- Числовая апертура (NA): 0,5.
- Просветляющее покрытие: 600–1050 нм.
- Основные режимы: фокусировка, коллимация и сбор ближнего ИК-излучения.
- Особенности: высокая светосила и малое фокусное расстояние при оптимизации под ИК-диапазон.
