Описание

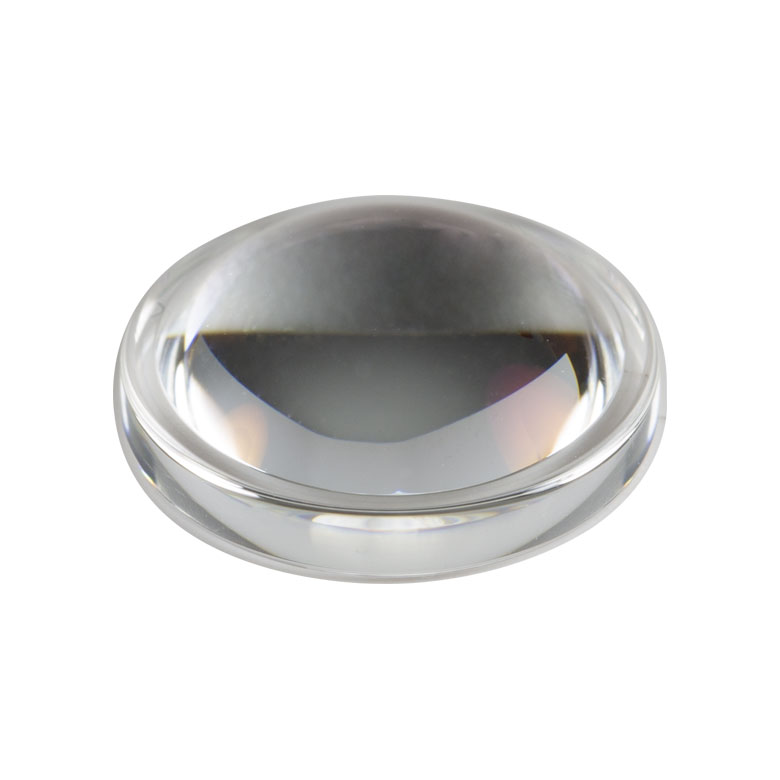

Асферическая линза 354240-A сочетает короткое фокусное расстояние 8 мм с высокой числовой апертурой 0,5 и оптимизирована под видимый диапазон 350–700 нм. Такое сочетание параметров делает её отличным выбором для компактных, но очень светосильных систем визуализации и лазерной оптики. Асферический профиль значительно снижает сферические аберрации, улучшая качество изображения и фокусировки, что важно при работе с сильно расходящимися пучками от светодиодов и диодных лазеров в видимой области. Линза позволяет формировать малое фокальное пятно с высоким контрастом и чёткой геометрией, пригодное для задач сканирования, конфокальной микроскопии и высокоточной визуализации.
Просветляющее покрытие, рассчитанное на диапазон 350–700 нм, снижает отражения и повышает пропускание, что улучшает энергетическую эффективность и уменьшает паразитные отблески. Это особенно критично в системах с высокой чувствительностью детекторов и в оптических схемах, где важна высокая контрастность и низкий уровень фона – например, в флуоресцентной микроскопии и измерительных системах с фотодиодами или ПЗС/КМОП-матрицами.
Конструкция
354240-A – это асферическая линза серии Geltech без оправы, ориентированная на встраивание в индивидуальные и миниатюрные оптические узлы. Высокая NA и короткое фокусное расстояние требуют точного позиционирования, но позволяют строить крайне компактные и светосильные оптические модули.
- Асферическая геометрия поверхностей для коррекции аберраций в видимом диапазоне.
- Высокая NA = 0,5 для эффективного сбора и фокусировки света.
- Исполнение без оправы – гибкость при проектировании оптомеханики.
- AR-покрытие 350–700 нм для применения с видимыми лазерами и источниками освещения.
Задачи
Линза 354240-A предназначена для задач, где требуется максимум светосилы и качества изображения в видимом диапазоне при минимальных габаритах. Она подходит как для коллимации и фокусировки лазерного излучения, так и для построения модулей освещения и регистрации в системах визуализации.
- Фокусировка и коллимация видимых диодных лазеров и светодиодов.
- Формирование освещающего пучка в микроскопических, конфокальных и флуоресцентных системах.
- Фокусировка на ПЗС/КМОП-матрицы, фотодиоды и другие детекторы в видимом диапазоне.
- Использование в компактных оптических головках и датчиках, работающих в диапазоне 350–700 нм.
Отрасли применения
354240-A востребована в оптических системах визуализации, измерительной технике и научных исследованиях, где основным рабочим диапазоном является видимый свет.
- Микроскопия и биофотоника: модули освещения и регистрации сигналов флуоресценции.
- Приборостроение: компактные камеры, датчики, сканирующие головки.
- Лазерная оптика: формирование и обработка пучков видимых лазеров.
- Научно-исследовательские лаборатории: стенды по оптике и фотонике, демонстрация преимуществ асферики.
Характеристики
- Тип: асферическая линза Geltech без оправы.
- Фокусное расстояние: 8,0 мм.
- Числовая апертура (NA): 0,5.
- Просветляющее покрытие: 350–700 нм.
- Основные режимы работы: фокусировка и коллимация излучения в видимом диапазоне.
- Особенности: высокая светосила и компактность при низком уровне аберраций.
