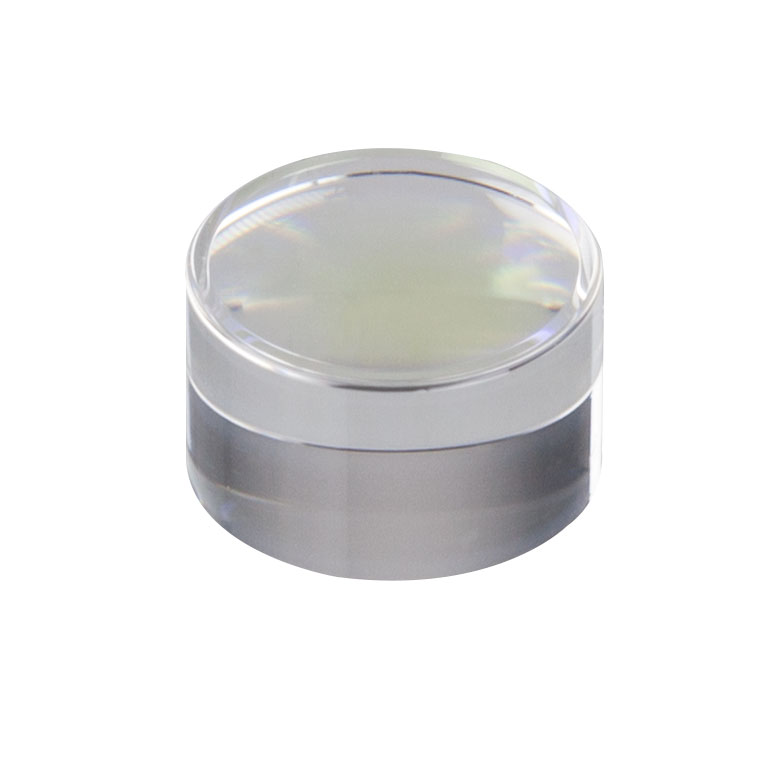

354220-B - Асферическая линза Geltech без оправы, f = 11.00 мм, NA = 0.25, просветляющее покрытие: 600-1050 нм, Thorlabs

Описание

Асферическая линза 354220-B серии Geltech предназначена для работы в красной и ближней ИК-области спектра, где требуются компактные, но оптически корректные системы формирования и фокусировки луча. Фокусное расстояние 11 мм и числовая апертура 0,25 обеспечивают хорошую светосилу при небольших габаритах оптического узла, что делает линзу удобным элементом для встроенных модулей, лазерных головок и измерительных датчиков. Асферический профиль снижает сферические аберрации и улучшает качество фокусировки по сравнению с традиционными сферическими линзами, позволяя получить малое фокусное пятно и более однородный фронт волны. Это особенно важно для диодных лазеров в диапазоне 600–1050 нм, а также для ближне-ИК источников, применяемых в системах контроля, сканирования и датчиках расстояния.

Просветляющее покрытие, оптимизированное для диапазона 600–1050 нм, уменьшает отражения на поверхностях линзы и повышает пропускание в рабочей области, что повышает эффективность всей системы. Снижение потерь на отражении напрямую улучшает энергетический баланс, снижает уровень паразитных переотражений и «засветку» детекторов. Благодаря этому линза хорошо подходит для высокочувствительных измерительных схем и систем, где важно работать с малыми сигналами или высокой динамикой. 354220-B одинаково уверенно используется как в прототипах научных установок, так и в серийных изделиях приборостроения.

Конструкция

Линза 354220-B выполнена без оправы, что даёт разработчику максимальную свободу при выборе способов крепления и компоновки. Асферический профиль реализован в монолитном оптическом элементе, рассчитанном на установку в пользовательские держатели, клеевые сборки или специальные картриджи. Отсутствие стандартной оправы позволяет уменьшить диаметр узла и приблизить линзу к другим элементам, что особенно ценно в миниатюрных системах.

• Асферическая поверхность для коррекции сферических аберраций и повышения качества фокусировки.
• Исполнение без оправы – удобство интеграции в индивидуальные оптомеханические конструкции.
• Оптимизация геометрии под компактные лазерные и измерительные модули.
• Совместимость с типовыми оправами и держателями при необходимости стандартного монтажа.

Задачи

Асферическая линза 354220-Б ориентирована на задачи точного формирования пучков в красном и ближнем ИК-диапазоне. Она применяется там, где необходимо сочетание компактности, высокой светосилы и низкого уровня аберраций. Линза подходит для работы как с одиночными диодными лазерами, так и с массивами источников, используется в построении измерительных каналов, сканирующих систем и датчиков.

• Коллимация излучения диодных лазеров и ИК-диодов в диапазоне 600–1050 нм.
• Фокусировка излучения на фотодетекторы, ПЗС/КМОП-матрицы, оптоволокно и измерительные мишени.
• Формирование узкого пучка в диапазоне ближнего ИК для датчиков расстояния, энкодеров и сканеров.
• Использование в измерительных головках и оптических трактах, где важны малое пятно и стабильный профиль луча.
• Построение компактных оптических модулей в приборах контроля и управления.

Отрасли применения

Благодаря спектральной оптимизации под красную и ближнюю ИК-область 354220-B востребована в широком спектре отраслей, связанных с диодной и твердотельной лазерной техникой, а также с ИК-датчиками и системами измерения расстояний. Линза применяется как в лабораторной фотонике, так и в промышленной автоматике и контрольно-измерительных комплексах.

• Лазерная оптика и фотоника: модули коллимации и фокусировки диодных лазеров, ИК-источников.
• Системы измерения расстояния и 3D-сканирования: оптические каналы LIDAR-подобных решений, датчиков перемещения.
• Промышленная автоматика: системы контроля положения, скорости и формы объектов.
• Медицинская техника (там, где применим диапазон 600–1050 нм): оптические датчики, диагностические системы.
• Научно-исследовательские лаборатории: стенды по фотонике и оптической метрологии.

Характеристики

• Тип оптического элемента: асферическая линза без оправы (серия Geltech).
• Фокусное расстояние: 11,00 мм.
• Числовая апертура (NA): 0,25.
• Просветляющее покрытие: диапазон 600–1050 нм (красная и ближняя ИК-область).
• Назначение покрытия: уменьшение отражений и повышение пропускания в заданном спектральном диапазоне.
• Исполнение: без стандартной оправы, для встраиваемых и миниатюрных оптических систем.
• Типичные режимы работы: коллимация, фокусировка, формирование и перераспределение пучков диодных лазеров и ИК-источников.
