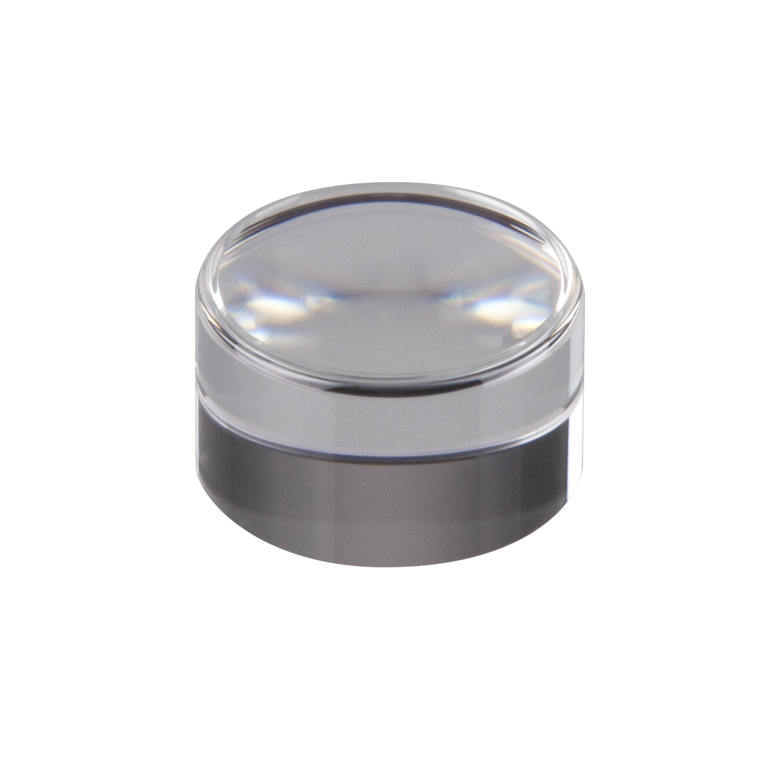

354220-A - Асферическая линза Geltech без оправы, f = 11.00 мм, NA = 0.25, просветляющее покрытие: 350-700 нм, Thorlabs

Описание

Асферическая линза 354220-A серии Geltech предназначена для формирования, фокусировки и коллимации световых пучков в видимом диапазоне спектра. Благодаря фокусному расстоянию 11 мм и числовой апертуре 0,25 она позволяет получить компактную, но при этом достаточно «светосильную» оптическую систему. Асферический профиль рабочих поверхностей существенно снижает сферические аберрации по сравнению с классическими сферическими линзами, что повышает качество фокусировки, уменьшает размер фокального пятна и улучшает сохранение формы фронта волны.

Линза особенно эффективна при работе с лазерными диодами и светодиодными источниками, где требуется выровнять и сформировать исходно неоднородный, часто эллиптический пучок. Просветляющее покрытие, оптимизированное для диапазона 350–700 нм, значительно уменьшает отражения на границах воздух–стекло, повышая пропускание и уменьшая уровень паразитных переотражений в системе. Это положительно влияет на стабильность измерений, контраст изображений и снижает засветку детекторов в чувствительных оптических схемах.

Конструкция

Конструкция 354220-A предполагает использование асферического профиля без оправы, что даёт разработчику максимальную свободу при проектировании оптомеханики. Линза поставляется как самостоятельный оптический элемент, который можно устанавливать в индивидуальные держатели, клеевые сборки, специальные картриджи или интегрировать в миниатюрные приборные модули. Отсутствие стандартной оправы упрощает встраивание линзы в нестандартные посадочные места и позволяет уменьшить габариты готового устройства.

• Асферический профиль поверхности для коррекции сферических аберраций и улучшения фокусировки.
• Исполнение без оправы для гибкого монтажа в пользовательские держатели и оптические узлы.
• Оптимизация под работу в компактных оптических трактов с ограниченным пространством.
• Совместимость с типовыми оптомеханическими компонентами при использовании соответствующих оправ и держателей.

Задачи

Асферическая линза 354220-A решает широкий круг задач, связанных с управлением профилем и направлением светового пучка. Она подходит как для базовых операций коллимации и фокусировки, так и для более сложных конфигураций, где требуется точный контроль распределения интенсивности и минимизация аберраций. Благодаря сочетанию компактности и высокой оптической корректности линза может использоваться как в экспериментальных стендах, так и в серийных приборах.

• Коллимация излучения лазерных диодов и светодиодных источников в компактных оптических системах.
• Фокусировка излучения в оптоволокно, на фотодиоды, ПЗС/КМОП-матрицы и другие детекторы.
• Формирование входных и выходных пучков в волоконно-оптических и лазерных модулях.
• Использование в конфокальных, флуоресцентных и сканирующих микроскопических приставках в качестве элементов микросборок.
• Применение в измерительных головках и датчиках расстояния, где важно малое пятно фокусировки и стабильная геометрия луча.

Отрасли применения

Благодаря своим характеристикам 354220-A востребована в самых разных отраслях, связанных с лазерной и прецизионной оптикой. Она одинаково органично вписывается как в исследовательские лаборатории, так и в промышленное приборостроение, где требуется надёжный и повторяемый оптический элемент с предсказуемыми параметрами.

• Лазерная оптика и фотоника: формирование и обработка лазерных пучков, построение компактных источников и модулей.
• Волоконно-оптическая связь: ввод и вывод излучения в оптоволокно, согласование модовых полей.
• Приборостроение и промышленная автоматика: оптические датчики, системы контроля качества, измерительные головки.
• Микроскопия и биофотоника: узлы освещения и регистрации в сканирующих, конфокальных и флуоресцентных системах.
• Научно-исследовательские лаборатории: экспериментальные стенды по оптике, фотонике и лазерной диагностике.

Характеристики

• Тип оптического элемента: асферическая линза без оправы (серия Geltech).
• Фокусное расстояние: 11,00 мм.
• Числовая апертура (NA): 0,25.
• Спектральный диапазон просветляющего покрытия: 350–700 нм (видимая область).
• Назначение покрытия: снижение отражений и повышение пропускания в рабочем диапазоне.
• Оптические свойства: сниженные сферические аберрации, улучшенное качество фокусировки и формирование малого пятна.
• Конфигурация: элемент без стандартной оправы, рассчитанный на установку в пользовательские держатели и оптические сборки.
• Типичные режимы работы: коллимация, фокусировка, формирование и перераспределение лазерных и светодиодных пучков.
