Поставщик
|
Edmund Optics |
|
Артикул
|
49-664 |
|
Покрытие
|
VIS 0° (425-675nm) |
|
Диаметр
|
25 мм |
|
Фокусное расстояние
|
5-50 мм |
|
Тип линз
|
ахроматические линзы, асферические |
|
Тип ахроматических линз
|
одиночные |
|
Диаметр (мм)
|
25.00 +0.00/-0.05 |
|
Эффективное фокусное расстояние EFL (мм)
|
40.00 |
|
Заднее фокусное расстояние BFL (мм)
|
33.23 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Чистая апертура CA (мм)
|
22.50 |
|
Центрирование (угл. Мин.)
|
≤5 |
|
Толщина центра CT (мм)
|
11.50 |
|
Толщина центра CT 1 (мм)
|
9.00 |
|
Толщина центра CT 2 (мм)
|
2.50 |
|
Допуск толщины центра (мм)
|
±0.2 |
|
Радиус R1 (мм)
|
24.80 |
|
Радиус R2 (мм)
|
37.60 |
|
Радиус R3 (мм)
|
102.34 |
|
Толщина кромки ET (мм)
|
7.61 |
|
Подложка
|
N-SK14 / N-SF57 |
|
Качество поверхности
|
60-40, glass surfaces only |
|
f / #
|
1.6 |
|
Числовая апертура NA
|
0.31 |
|
Покрытие
|
VIS 0° (425-675nm) |
|
Спецификация покрытия
|
Ravg ≤0.4% @ 425 - 675nm |
|
Примечание
|
VIS 0° Coating on First Surface, Second Surface is Aspheric Polymer |
|
Рабочая температура (° C)
|
-20°C to 80°C |
|
Тип
|
Achromatic Lens |
|
Диапазон длин волн (нм)
|
425 - 675 |
|
Отклонение от асферической поверхности (мкм СКЗ)
|
Chromatically Corrected Performance |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 205
|
Compliant |

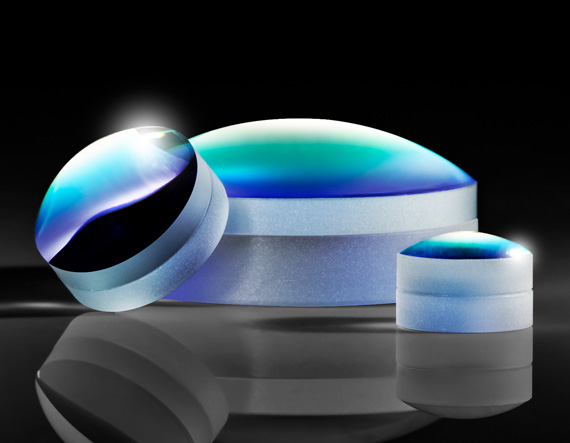

Асферические ахроматические линзы с коррекцией сферических аберраций TECHSPEC® устраняют разрыв между ахроматами с коррекцией цвета и асферическими линзами с коррекцией сферической аберрации, что приводит к созданию экономичных асферических компонентов с коррекцией цвета. Дуплетные линзы TECHSPEC® состоят из двух склеенных элементов, которые согласованы по их способности коррекции цвета и небольшому среднеквадратичному размеру пятна.
Вторая поверхность дублета сплавлена с литой полимерной асферической поверхностью. Эти формы создают стабильный асферический контур, устраняя или уменьшая ошибки волнового фронта, присутствующие в типичных ахроматах, при одновременном увеличении числовой апертуры. Типичные области применения: фокусировка или коллимация оптоволокна, ретрансляция изображений, проверка, сканирование и получение изображений с высокой числовой апертурой.
