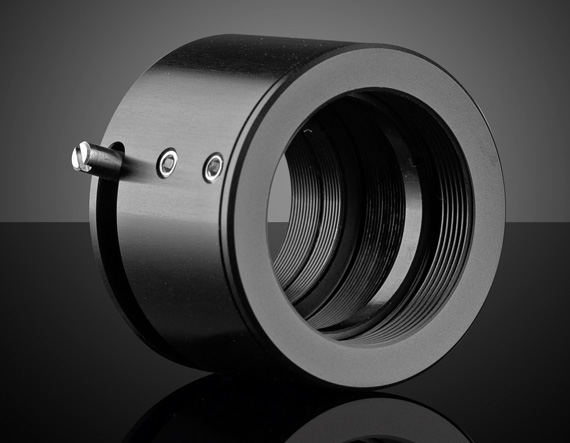

C-Mount держатель поляризатора, диаметр: 25 мм, Edmund Optics

Поворотный держатель поляризатора формата C-Mount, рассчитанный на круглую оптику диаметром 25 мм. Относится к серии TECHSPEC® C, S, and T-Mount Polarizer Holders и предназначен для быстрой интеграции поляризаторов или ретардеров в оптические системы с резьбой C-Mount (1″-32). Держатель обеспечивает поворот поляризатора до 90° при неподвижном корпусе.

Назначение

• Установка поляризаторов или ретардеров Ø25 мм в C-Mount оптические системы (объективы, модули машинного зрения, компактные узлы).
• Быстрое добавление управляемой поляризации в C-, S- или T-Mount тракт с помощью одного держателя и переходников.
• Регулировка ориентации оси поляризации без разборки оптического тракта.

Ключевые особенности

• Интерфейс C-Mount: держатель имеет резьбу C-Mount и легко встраивается в тубусы и механические узлы с этим стандартом. :contentReference[oaicite:0]{index=0}
• Поворот поляризатора до 90°: поляризатор может быть повернут внутри корпуса на угол до 90°, при этом сам держатель остаётся неподвижным в системе. :contentReference[oaicite:1]{index=1}
• Плавное вращение рычагом: управление ориентацией поляризатора выполняется с помощью небольшого рычага, обеспечивающего плавный ход без рывков. :contentReference[oaicite:2]{index=2}
• Широкий диапазон толщин оптики: поддерживаются поляризаторы толщиной от 1,5 до 9,0 мм. :contentReference[oaicite:3]{index=3}
• Малая добавочная длина тракта: удлинение оптического пути всего на 24,0 мм, что критично для компактных систем. :contentReference[oaicite:4]{index=4}
• Работа с квадратными поляризаторами: через адаптеры #12-836 (12,5 мм квадрат) и #12-837 (25 мм квадрат) возможно использование квадратных поляризаторов в этом держателе. :contentReference[oaicite:5]{index=5}
• Семейство TECHSPEC®: единая серия C, S, T-Mount Polarizer Holders для диаметров 12,5 / 20 / 25 / 50 мм, что упрощает унификацию оптомеханики. :contentReference[oaicite:6]{index=6}

Технические характеристики

• Производитель: Edmund Optics.
• Артикул: 11-146.
• Тип изделия: TECHSPEC® C-Mount Polarizer Holder, вращательный держатель поляризатора. :contentReference[oaicite:7]{index=7}
• Диаметр совместимой оптики: 25,0 мм. :contentReference[oaicite:8]{index=8}
• Минимальная толщина оптики: 1,5 мм.
• Максимальная толщина оптики: 9,0 мм. :contentReference[oaicite:9]{index=9}
• Тип резьбы: C-Mount (1″-32). :contentReference[oaicite:10]{index=10}
• Ход вращения внутри держателя: до 90°.
• Удлинение оптического тракта (Extension Length): 24,0 мм.
• Совместимые адаптеры для квадратных поляризаторов:
  • 12-836 – адаптер для квадратных поляризаторов 12,5 мм.
  • 12-837 – адаптер для квадратных поляризаторов 25 мм.
• Функция: Optic Mount (Rotatable) – поворотный держатель оптики.
• Соответствие нормативам: RoHS 2015 и REACH 224 – совместим.

Типичные области применения

• Системы машинного зрения и образующей оптики с интерфейсом C-Mount.
• Компактные визуализирующие и измерительные устройства, где требуется регулируемая поляризация.
• Лабораторные оптические стенды и OEM-модули, использующие тубусные системы C-, S- или T-Mount.
