Поставщик
|
Edmund Optics |
|
Артикул
|
36-168 |
|
Применение
|
OEM-интеграции |
|
Покрытие
|
без покрытия |
|
Диаметр
|
25 мм |
|
Фокусное расстояние
|
5-50 мм |
|
Покрытие
|
без покрытия |
|
Тип линз
|
асферические, конденсорные |
|
Диаметр (мм)
|
25.00 +0.0/-0.2 |
|
Эффективное фокусное расстояние EFL (мм)
|
20.00 @ 587.6nm |
|
Числовая апертура NA
|
0.625 |
|
Заднее фокусное расстояние BFL (мм)
|
11.93 |
|
Допуск фокусного расстояния (%)
|
± |
|
Толщина центра CT (мм)
|
5 |
|
Покрытие
|
12.27 ± |
|
Подложка
|
0.30 |
|
Чистая апертура CA (мм)
|
Uncoated |
|
Качество поверхности
|
Liba2000 |
|
Толщина кромки ET (мм)
|
22.5 |
|
Центрирование (угл. Мин.)
|
80-50 (typical) |
|
Скос
|
3.00 |
|
f / #
|
&le |
|
Расчетная длина волны DWL (нм)
|
25 |
|
Диаметр асферы (мм)
|
Protective bevel as needed |
|
Радиус R2 (мм)
|
0.8 |
|
Форма задней поверхности
|
587.6 |
|
Диапазон длин волн (нм)
|
25.00 |
|
Сопряженное расстояние
|
∞ |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Plano |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 197
|
350 - 2000 |
Описание семейства продуктов
- Высокая числовая апертура
- Полная документация для OEM-интеграции
- Идеально подходит для освещения

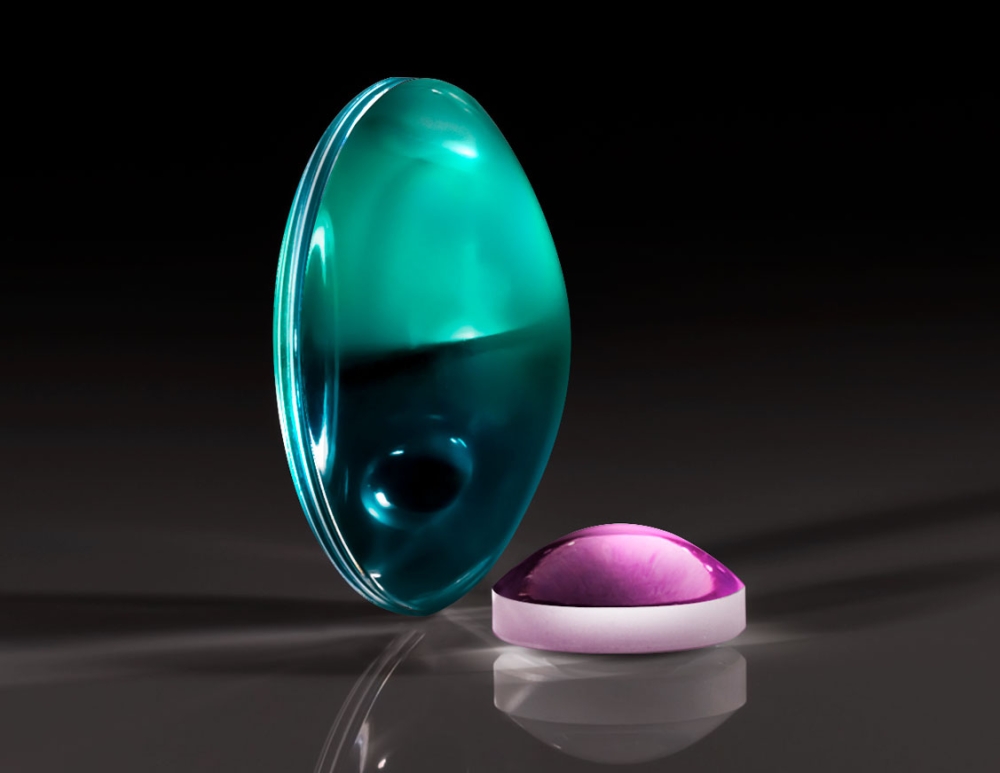

Формованные асферические конденсорные линзы TECHSPEC® были разработаны для интеграции в тракт освещения приборов OEM. Доступные в диаметре от 5 до 50 мм, линзы малого диаметра идеально подходят для медицинских устройств или портативных инструментов, в то время как линзы большего размера обычно интегрируются в настольное аналитическое оборудование, включая биотехнологические инструменты, такие как секвенаторы ДНК и платформы для тестирования полимеразной цепной реакции (ПЦР). Передняя асферическая поверхность отлита для устранения сферических аберраций, а вторая поверхность отшлифована и отполирована для улучшения характеристик. Имеются полные рецептурные данные и чертежи, помогающие интегрировать дизайн.
Примечание. Чтобы узнать о вариантах покрытия, свяжитесь с нами.
