Поставщик
|
Edmund Optics |
|
Артикул
|
11-772 |
|
Применение
|
для управления пучком |
|
Покрытие
|
Protected Gold (700-10000nm) |
|
Форма
|
параболические |
|
Тип оптических зеркал
|
параболические |
|
Диаметр
|
25.4 мм (1") |
|
Внеосевой угол
|
90° |
|
Фокусное расстояние
|
25.4 мм |
|
Тип
|
Off-Axis Parabolic Mirror |
|
Покрытие
|
Protected Gold (700-10000nm) |
|
Спецификация покрытия
|
Ravg >96% @ 700 - 2000nm Ravg >96% @ 2000 - 10,000nm |
|
Тип покрытия
|
Metal |
|
Эффективное фокусное расстояние EFL (мм)
|
25.40 |
|
Допуск фокусного расстояния (%)
|
± |
|
Диаметр (мм)
|
1 |
|
Угол смещения (°)
|
25.40 +0.00/-0.10 |
|
Исходное фокусное расстояние PFL (мм)
|
90 |
|
Показатель поверхности, СКЗ
|
12.7 |
|
Шероховатость поверхности (Ангстрем)
|
&lambda |
|
Диапазон длин волн (нм)
|
/8 |
|
Качество поверхности
|
< |
|
Совместимые монтажные пластины
|
50 RMS |
|
Подложка
|
700 - 10000 |
|
Смещение по оси Y (мм)
|
80-50 |
|
Ориентация сквозного отверстия
|
#47-111 |
|
Диаметр сквозного отверстия (мм)
|
Aluminum 6061-T6 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
25.40 |
Описание семейства продуктов
- Сквозные отверстия, параллельные сфокусированным и коллимированным пучкам
- Доступный ассортимент металлических покрытий
- <50Å среднеквадратичная шероховатость поверхности

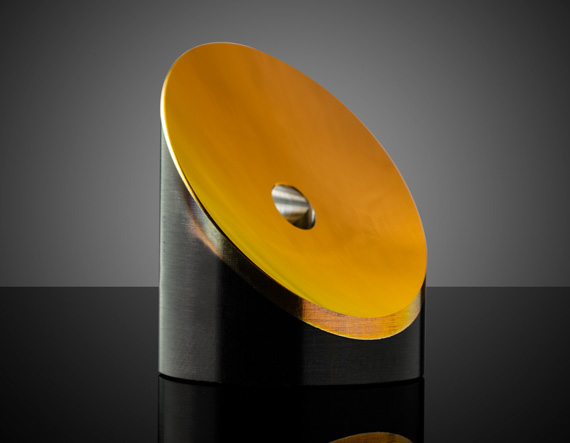

Внеосевые параболические зеркала TECHSPEC® (OAP) со сквозными отверстиями для выравнивания имеют два сквозных отверстия, одно из которых совпадает с фокусом лучей, сфокусированных на параболической поверхности, а второе параллельно лучам, коллимированным поверхностью. Расположение отверстий позволяет двум лучам одновременно поражать мишень или образец, что является методом, используемым для проведения измерений насос-зонд. Эти OAP имеют алюминиевые подложки и обработаны алмазной обработкой с шероховатостью поверхности <50Å RMS, что сводит к минимуму рассеяние. Внеосевые параболические зеркала TECHSPEC со сквозными отверстиями для выравнивания доступны с покрытием из защищенного золота, защищенного алюминия или алюминия с УФ-излучением для интеграции в приложения, требующие высокого коэффициента отражения от ультрафиолетового (УФ) до инфракрасного (ИК).
Примечание. Если для вашего приложения требуется стандартное зеркало OAP со сквозным отверстием, свяжитесь с нами для получения пользовательских параметров.
