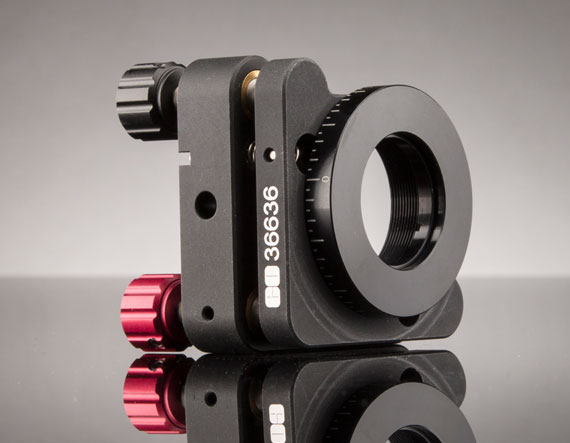

Прецизионный кинематический держатель с возможностью вращения для круглой оптики диаметром 25–25,4 мм. Конструкция сочетает точную угловую регулировку (tip/tilt) по двум осям с помощью трех винтов и непрерывное вращение оптического элемента на 360° вокруг оптической оси. Держатель удобен для установки поляризаторов, цилиндрических линз, зеркал и других элементов среднего диаметра.
Назначение
- Точная установка и юстировка оптических элементов диаметром 25–25,4 мм (поляризаторы, зеркала, фильтры, волновые пластинки).
- Регулировка наклона (tip/tilt) и ориентации оптического элемента внутри оптической системы.
- Применение в лазерных, измерительных и лабораторных стендах, где требуется одновременно кинематика и свободное вращение оптики.
Ключевые особенности
- Кинематическая схема с 3 регулировочными винтами: обеспечивает симметричную, стабильную и точную подстройку наклона по двум осям.
- Непрерывное вращение 360°: оптический элемент может свободно вращаться вокруг оптической оси благодаря специальному оптическому узлу с тефлоновым кольцом.
- Диапазон тонкой регулировки наклона: ±5° по tip и ±5° по tilt, что достаточно для юстировки большинства лабораторных схем.
- Точные регулировочные винты: шаг винта 0,25 мм (100 TPI) обеспечивает высокую чувствительность – около 4 угловых секунд на 1° поворота ручки.
- Равномерный прижим оптики: монтаж с помощью прижимного кольца (retainer ring) равномерно распределяет давление по окружности оптического элемента.
- Шкала вращения: нанесенные деления с шагом 5° упрощают визуальный контроль поворота.
- Стандартный интерфейс SM1: внутренняя резьба 1.035" × 40 TPI (SM1) для интеграции с тубусами и аксессуарами системы SM1.
- Удобный монтаж: совместимость с оптическими стойками через резьбу M4 × 0,7 и 8-32.
- Высокая стабильность: низкая нестабильность наведения порядка 1,3 µrad и термостабильность менее 5 µrad.
Технические характеристики
- Производитель: Edmund Optics.
- Артикул: 36-636.
- Тип изделия: Adjustable – Rotary & Tip-Tilt (кинематический держатель с вращением).
- Тип оптики: круглая (Circular).
- Размер совместимой оптики: 25,0–25,4 мм.
- Минимальная толщина совместимой оптики: 1,8 мм.
- Полезная апертура (CA): 22,0 мм.
- Число регулировочных винтов: 3.
- Шаг регулировочного винта: 0,25 мм (100 TPI).
- Диапазон тонкого наклона (tip): ±5°.
- Диапазон тонкого наклона (tilt): ±5°.
- Грубое вращение оптики: 0–360° (непрерывное).
- Линейный ход (travel): 9,0 мм.
- Чувствительность: около 4 угл. секунд на 1° поворота ручки винта.
- Угловая погрешность: 0,4° на ход винта 0,25 мм.
- Стабильность наведения (Pointing Stability): 1,3 µrad.
- Термостабильность: менее 5 µrad.
- Резьба корпуса: 1.035" × 40 TPI (SM1).
- Совместимые стойки: M4 × 0,7 и 8-32.
- Конструкция: алюминиевые пластины, винты из нержавеющей стали, латунные втулки резьбы.
Типичные области применения
- Точная установка поляризаторов, волновых пластинок и линз диаметром 25–25,4 мм.
- Кинематическая юстировка зеркал и фильтров в лазерных, интерферометрических и метрологических стендах.
- Компактные оптические модули, где требуется совмещение вращения оптики и точной угловой регулировки в одном держателе.
