Артикул
|
43-776 |
|
Покрытие
|
Bare Aluminum |
|
Длина волны
|
UV |
|
Длина волны
|
250-400 нм |
|
Плотность штрихов (штрих / мм)
|
2400 |
|
Диапазон длин волн (нм)
|
250 - 400 |
|
Размеры (мм)
|
12.7 x 12.7 ±0.5 |
|
Абсолютная дифракционная эффективность (%)
|
45 - 65 |
|
Покрытие
|
Чистый алюминий |
|
Конструкция
|

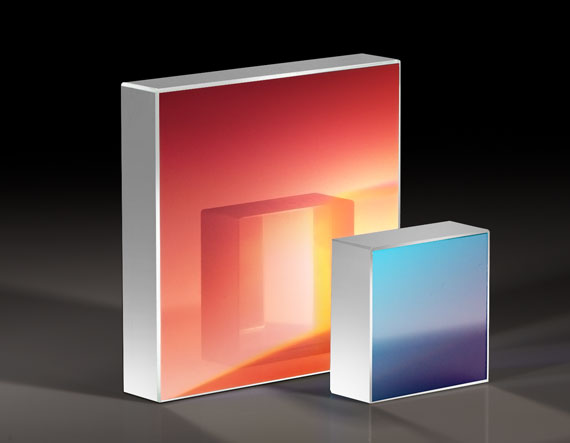

Голографическая решетка |
|
Подложка
|
Термополированное стекло |
|
Толщина (мм)
|
6.00 ±0.5 |
|
Тип
|
Отражательная дифракционная решетка |
|
Длина волны
|
УФ |
|
Выравнивание штрихов по краю (°)
|
±0.5 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Соответствие |
Описание продукции:
- Плотность канавок до 3600 канавок на мм;
- Чистое алюминиевое покрытие;
- Синусоидальный профиль решетки.
Голографические решетки формируются полем интерференционных полос двух лазерных пучков, картина стоячей волны которых экспонируется на полированную подложку, покрытую фоторезистентным материалом. Обработка экспонированной среды приводит к получению рисунка прямых линий с синусоидальным поперечным сечением.
Голографические решетки производят меньше рассеянного света, чем линейчатые решетки. Они также могут быть изготовлены с числом канавок до 3600 на миллиметр для большей теоретической разрешающей способности. Из-за их синусоидального поперечного сечения эффективность обычно значительно меньше, чем у сопоставимых линейчатых решеток. Однако есть особые исключения, на которые следует обратить внимание. Когда отношение расстояния между канавками к длине волны близко к единице, голографическая решетка имеет практически такую же эффективность, как и линейчатая версия. Кроме того, голографическая решетка с 1800 штрихами на миллиметр имеет такую же эффективность на длине волны 500 нм, как и решетка с полой линейкой. Голографические мастер-решетки воспроизводятся с помощью процесса, идентичного тому, который используется для линейчатых решеток.
Обращение с решетками. Решетки требуют особого обращения, что делает их уязвимыми для отпечатков пальцев и аэрозолей. Решетки следует брать только за края.
