Поставщик
|
Edmund Optics |
|
Артикул
|
62-009 |
|
Перемещение
|
Z |
|
Вид резьбы
|
метрическая |
|
По типу стола
|
подъемные |
|
Тип движения
|
Linear (Z) |
|
Конструкция
|
Aluminum, Brass, & Stainless |
|
Система направляющих
|
Pantograph |
|
Параллельность (мм)
|
0.1 (typical) |
|
Тип привода
|
Lead Screw |
|
Шаг винта (мм)
|
1 |
|
Размер платформы (мм)
|
220 x 160 |
|
Регулировка высоты (мм)
|
70 |
|
Минимальная высота (мм)
|
100 |
|
Максимальная высота (мм)
|
170 |
|
Тип
|
Metric |
|
Монтажная резьба
|
Top: (35) M4 x 0.7 Bottom: (4) M6 x 1 on 200 x 140mm, (4) 4.5mm thru on 100mm Sq., (4) 4.5mm thru on 50mm Sq. |
|
Грузоподъемность (кг)
|
30 |
|
Вес (кг)
|
6.3 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
Описание

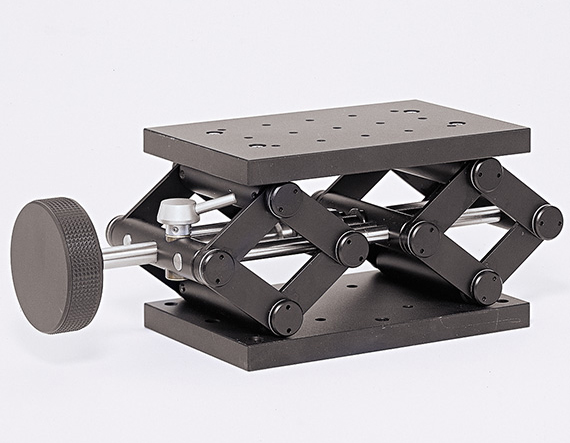

Подъёмный столик Edmund Optics 62-009 с метрической резьбой и размерами верхней платформы 220 x 160 мм предназначен для точной регулировки высоты крупных узлов и приборов. Диапазон изменения высоты от 100 до 170 мм позволяет использовать его в качестве основного вертикального позиционера в стенде. Увеличенная площадь платформы подходит для установки тяжёлых модулей: оптических блоков, камер, лазеров, камерных систем или целых подсборок.
Ножничная конструкция обеспечивает плавное вертикальное перемещение при сохранении горизонтальности платформы. Метрическая разметка отверстий упрощает крепление элементов и позволяет стандартизировать схемы сборки. Столик удобен там, где необходимо согласовать высоту нескольких подсистем, обеспечить эргономичное расположение приборов или подвести объект к нужной фокальной плоскости оптики.
Характеристики
- Наименование: Подъемный столик с метрической резьбой, размер платформы: 220 x 160 мм
- Бренд: Edmund Optics
- Артикул: 62-009
- Размер верхней платформы: 220 x 160 мм
- Минимальная высота: 100 мм
- Максимальная высота: 170 мм
- Система крепежа: метрическая
- Назначение: вертикальное позиционирование крупногабаритных узлов
Отрасли применения
- Крупные лабораторные и промышленные оптические установки
- Измерительные и диагностические комплексы
- Испытательные стенды с регулируемым уровнем оборудования
