Поставщик
|
Edmund Optics |
|
Артикул
|
18-464 |
|
Размер
|
Ø20 мм |
|
Покрытие
|
с покрытием |
|
Abbe Number (vd)
|
72.24 |
|
Axis Orientation
|
Random |
|
Bevel
|
Protective as needed |
|
Birefringence (no-ne)
|
0.008 for Visible Light Orthogonal to Optical Axis |
|
Clear Aperture (%)
|
90 |
|
Clear Aperture CA (mm)
|
18.00 |
|
Diameter (mm)
|
20.00 ±0.05 |
|
Thickness (mm)
|
0.50 ±0.05 |
|
Coating
|
Hardened VIS-NIR (400-1100nm) |
|
Coating Specification
|
Ravg |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
8.8 |
|
Density (g/cm3)
|
3.97 |
|
Edges
|
Fine Ground |
|
Index of Refraction nd
|
1.77 |
|
Knoop Hardness (kg/mm2)
|
1900 |
|
Parallelism (arcmin)
|
≤3.5 |
|
Poisson's Ratio
|
0.27 |
|
Substrate
|
Sapphire (Al2O3) |
|
Surface Flatness
|
2λ (typical) |
|
Surface Quality
|
80-50 |
|
Type
|
Protective Window |
|
Wavelength Range (nm)
|
400 - 1100 |
|
Young's Modulus (GPa)
|
435 |
|
Coating Abrasion
|
Severe, per MIL-C-675C Paragraph 4.5.10 |
|
Coating Adhesion
|
Per MIL-M-13508C Paragraph 4.4.6 |
|
Coating Humidity
|
≥24 Hours per MIL-C-675C paragraph 4.5.8 |
|
Coating Salt Solubility
|
≥24 Hours Immersion per MIL-C-675C paragraph 4.5.7 |
|
Coating Salt Spray
|
≥24 Hours per MIL-C-675C paragraph 4.5.9 |
|
Coating Temperature (°F)
|
-80 to +160 per MIL-M-13508C Paragraph 4.4.4 |
|
RoHS
|
Compliant |
Описание семейства продуктов
- Соответствует строгим требованиям к абразивному износу MIL-C-675C
- Покрытия с низким коэффициентом отражения для длин волн 400–1100 нм или 2000–5000 нм
- Идеально подходит для суровых условий, требующих тонкой оптики
- Также доступны сапфировые окна без покрытия

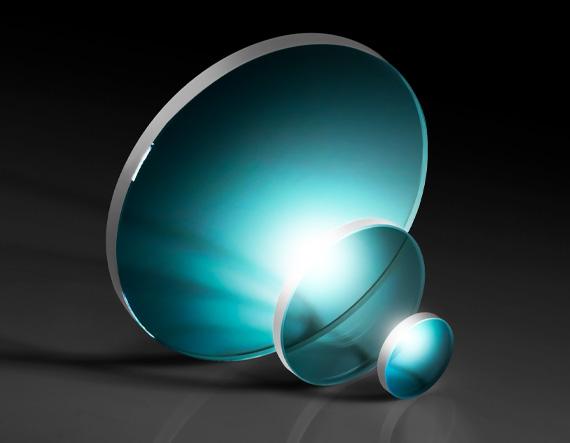

Высокопрочные сапфировые окна с просветляющим (AR) покрытием разработаны для применений, требующих прочности сапфира с просветляющим покрытием, устойчивым к сильному абразивному износу. Просветляющие покрытия на этих сапфировых окнах разработаны для выдерживания перепадов температур от -80 до +160°F, непрерывного воздействия солевого тумана в течение 24 часов и растворимости соли в течение 24 часов погружения. Доступны покрытия, отвечающие строгим требованиям к абразивному износу MIL-C-675C для применения в видимом, ближнем и среднем инфракрасном диапазонах, что делает их идеальными для использования в суровых условиях. Сапфировые окна с высокопрочным просветляющим (AR) покрытием используются в аэрокосмической, оборонной и промышленной отраслях, а также в любых оптических системах, требующих тонких и прочных защитных стекол.
