Поставщик
|
Edmund Optics |
|
Артикул
|
83-327 |
|
Покрытие
|
Laser V-Coat (532nm) |
|
Длина волны
|
532 нм |
|
Материал
|
UVFS (кварцевое стекло) |
|
Форма
|
треугольные |
|
Применение
|
для лазеров |
|
Допуск пирамиды (угл. мин)
|
±1 |
|
Длина катетов (мм)
|
20.0 |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Соответствие |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Соответствие |
|
Тип
|
Прямая призма |
|
Качество поверхности
|
20-10 |
|
Плоскостность поверхности
|
λ/10 |
|
Подложка
|
УФ-плавленый кварц |
|
Отклонение луча (°)
|
90 |
|
Длина гипотенузы (мм)
|
28.3 |
|
Ориентация изображения
|
Левосторонняя |
|
Допуск на размер (мм)
|
+0.00/-0.10 |
|
Расчетная длина волны DWL (нм)
|
532 |
|
Порог повреждения, импульсный
|
10 Дж/см2 при 355 нм, 20 нс, 20 Гц |
|
Спецификация покрытия
|
Rabs <0.25% при 532 нм |
|
Скос
|
Защитная фаска по запросу |
|
Угловой допуск (угл. сек)
|
±40 |
|
Покрытие
|
Laser V-Coat (532 нм) |

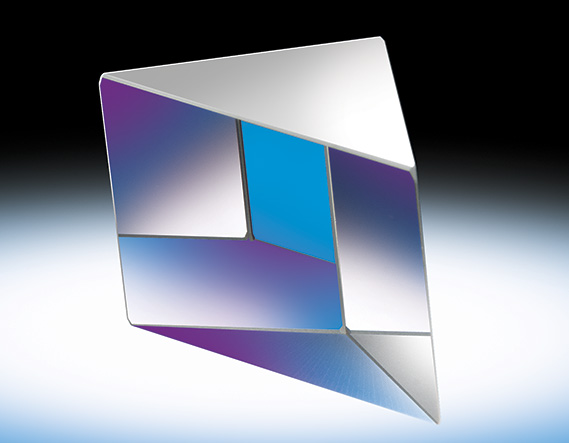

Прямые треугольные призмы TECHSPEC® для лазерного излучения высокой мощности обеспечивают высокие пороги повреждения в диапазоне от 2 до 5 Дж/см2, что позволяет легко интегрировать их в большинство лазерных систем Nd: YAG. Они отличаются малым допуском на угол и изготовлены из прецизионного кварцевого стекла УФ класса, что делает их идеальными для лазерных приложений, требующих точной юстировки.
Прямые призмы обычно используются для изменения траектории изображения или перенаправления света под углом 90°. Это создает левостороннее изображение, и в зависимости от ориентации призмы изображение может быть инвертировано или перевернуто. Прямые призмы также могут использоваться в комбинации для смещения изображения / луча.
Ход лучей в прямой треугольной призме
Развертка прямой треугольной призмы
