Поставщик
|
Edmund Optics |
|
Артикул
|
83-321 |
|
Покрытие
|
Laser V-Coat (355nm) |
|
Длина волны
|
355 нм |
|
Материал
|
UVFS (кварцевое стекло) |
|
Форма
|
треугольные |
|
Применение
|
для лазеров |
|
Допуск пирамиды (угл. мин)
|
±1 |
|
Длина катетов (мм)
|
20.0 |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
20-10 |
|
Плоскостность поверхности
|
λ/10 |
|
Подложка
|
UV Grade Fused Silica |
|
Отклонение луча (°)
|
90 |
|
Длина гипотенузы (мм)
|
28.3 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
+0.00/-0.10 |
|
Расчетная длина волны DWL (нм)
|
355 |
|
Порог повреждения, импульсный
|
7.5 J/cm2 @ 355nm, 20ns, 20Hz |
|
Спецификация покрытия
|
Rabs <0.25% @ 355nm |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. сек)
|
±40 |
|
Покрытие
|
Laser V-Coat (355nm) |

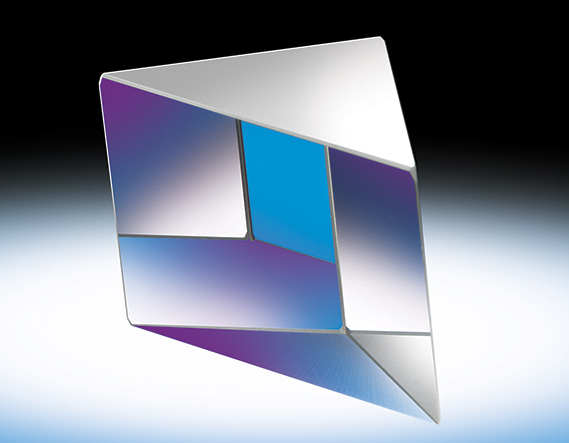

Прямые треугольные призмы TECHSPEC® для лазерного излучения высокой мощности обеспечивают высокие пороги повреждения в диапазоне от 2 до 5 Дж/см2, что позволяет легко интегрировать их в большинство лазерных систем Nd: YAG. Они отличаются малым допуском на угол и изготовлены из прецизионного кварцевого стекла УФ класса, что делает их идеальными для лазерных приложений, требующих точной юстировки.
Прямые призмы обычно используются для изменения траектории изображения или перенаправления света под углом 90°. Это создает левостороннее изображение, и в зависимости от ориентации призмы изображение может быть инвертировано или перевернуто. Прямые призмы также могут использоваться в комбинации для смещения изображения / луча.
Ход лучей в прямой треугольной призме
Развертка прямой треугольной призмы
