Артикул
|
2308 |
|
Дополнительные опции и особенности
|
zoom |
|
Типы объектива
|
zoom объективы, моторизованные |
16-кратный прецизионный zoom-объектив — это высококачественный модульный видеообъектив, обеспечивающий высокое разрешение и большую глубину резкости. Модульная конструкция этого объектива обеспечивает гибкость конфигурации, что делает его идеальным для широкого спектра применений. Доступные объективы позволяют получить первичное увеличение от 0.063X до 190X и рабочее расстояние от 370 мм до 13 мм.

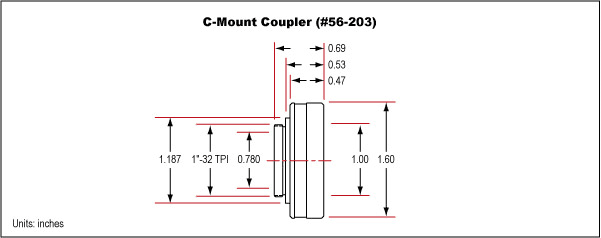

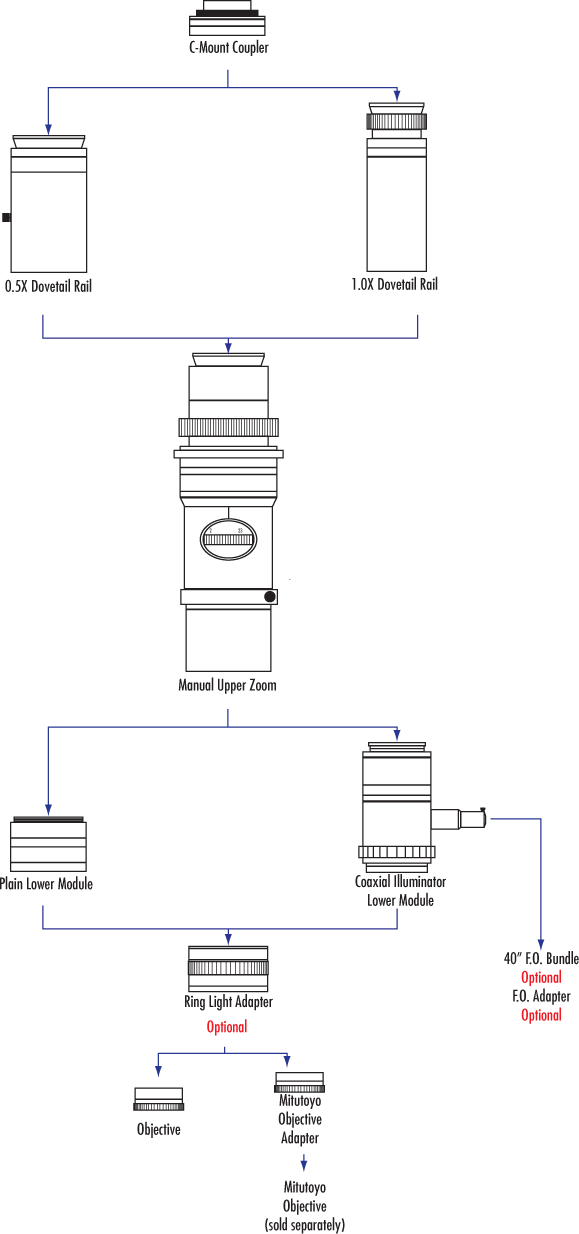

Для полной оптической системы требуются следующие компоненты: муфта C-Mount, трубка типа «ласточкин хвост», верхний модуль масштабирования, нижний модуль и объектив (доступен адаптер Mitutoyo). Моторизованный верхний zoom-модуль включает в себя контроллер и необходимые кабели. И ручной верхний zoom-модуль, и моторизованный верхний zoom-модуль имеют ручную диафрагму. 40-дюймовый гибкий волоконно-оптический пучок разработан специально для адаптации к нижнему модулю коаксиального освещения. Волоконно-оптический адаптер позволяет использовать оптоволоконный пучок с нашими оптоволоконными осветителями (за исключением Mille Luce). Дополнительный адаптер кольцевого освещения (# 56-215) позволяет установить кольцевой световод (#54-173) на объектив.
Трубки типа «ласточкин хвост» можно фокусировать для обеспечения парфокальности. Максимальный формат сенсора составляет ½ дюйма для трубки типа «ласточкин хвост» 0.5X и ⅔ дюйма для трубки типа «ласточкин хвост» 1.0X. Трубка типа «ласточкин хвост» 0.5X непрактична для использования с объективами Mitutoyo. Объективы с поправкой на бесконечность ограничивают полезный диапазон масштабирования системы. Полезный диапазон увеличения также уменьшается за счет использования коаксиального освещения с датчиками формата ⅔ дюйма.
Комплект моторизованного верхнего zoom-модуля: моторизованный верхний zoom-модуль, привод с шаговым двигателем, распределительная коробка датчика Холла, адаптер переменного тока для драйвера, монтажная пластина для плоской линзы, диск с программным обеспечением и все соединительные кабели. Драйвер имеет ручной режим для отдельного управления скоростью и направлением каждого двигателя или режим RS-232 с базовым программным пакетом для двух двигателей (совместимый с Windows® 95, 98, Me, NT или 2000) для дома, пределов, пункта назначения и сохраненного/текущего позиционное (до 5 шт.) управление. Все моторизованные компоненты имеют маркировку CE. Блок питания 230 В #57-825 приобретается отдельно.
Технические характеристики:
|
Zoom-объектив 16X | |||||
|
Объективы |
Параметр |
Трубки «ласточкин хвост» | |||
|
0.5X |
1.0X | ||||
|
Низкое |
Высокое |
Низкое |
Высокое | ||
|
0.25X, 370 мм |
Числовая апертура |
0.0022 |
0.038 |
0.0022 |
0.038 |
|
Увеличение |
0.063X |
1.0X |
0.13X |
2.0X | |
|
DOF** |
108.8 мм |
0.38 мм |
108.8 мм |
0.38 мм | |
|
FOV* |
76.8 мм |
4.8 мм |
51.2 мм |
3.2 мм | |
|
1.0X, 89 мм |
Числовая апертура |
0.0090 |
0.15 |
0.0090 |
0.15 |
|
Увеличение |
0.25X |
4.0X |
0.50X |
8.0X | |
|
DOF** |
6.8 мм |
0.024 мм |
6.8 мм |
0.024 мм | |
|
FOV* |
19.2 мм*** |
1.2 мм |
12.8 мм |
0.80 мм | |
|
1.5X, 56 мм |
Числовая апертура |
0.014 |
0.23 |
0.014 |
0.23 |
|
Увеличение |
0.38X |
6.0X |
0.75X |
12.0X | |
|
DOF** |
3.0 мм |
0.011 мм |
3.0 мм |
0.011 мм | |
|
FOV* |
12.8 мм*** |
0.80 мм |
8.5 мм |
0.53 мм | |
|
2.0X, 37 мм |
Числовая апертура |
0.018 |
0.30 |
0.018 |
0.30 |
|
Увеличение |
0.50X |
8.0X |
1.0X |
16.0X | |
|
DOF** |
1.7 мм |
0.0060 мм |
1.7 мм |
0.0060 мм | |
|
FOV* |
9.6 мм*** |
0.60 мм |
6.4 мм*** |
0.40 мм | |
*Гориз. угловое поле: 0.5X FOV типа «ласточкин хвост» для датчика 1/3 дюйма; 1.0X FOV типа «ласточкин хвост» для датчика 1/2 дюйма;
**Измерено при полностью открытой диафрагме;
***Максимальное угловое поле при коаксиальном освещении уменьшено.
|
Zoom-объектив 16X + объективы Mitutoyo | ||
|
Объективы Mitutoyo |
Ограниченный диапазон FOV* (мм) |
Мин. настройка масштабирования для равномерного освещения |
|
5X |
1.0 - 0.33 |
2.5X |
|
20X |
0.21 - 0.084 |
3.25X |
|
50X |
0.063 - 0.033 |
4.25X |
* Гориз. угловое поле для датчика 1/3 дюйма и трубки типа «ласточкин хвост» 1.0X.
