Поставщик
|
Edmund Optics |
|
Артикул
|
37-183 |
|
Крепление
|
M12 |
|
Серия объектива
|
Blue |
|
Числовая апертура
|
f/5.6 |
|
Фокусное расстояние объектива
|
16 мм |
|
Focal Length FL (mm)
|
16.00 |
|
Aperture (f/#)
|
f/5.6 |
|
Maximum Sensor Format
|
1/1.8" |
|
Primary Magnification PMAG
|
0.1X |
|
Numerical Aperture NA, Object Side
|
0.011948 |
|
Working Distance (mm)
|
150 - &infin |
|
Field of View at Max Sensor Format
|
Horizontal: 64.9mm - 25.3°Vertical: 48.7mm - 19.1°Diagonal: 81.2mm - 31.4° |
|
Horizontal Field of View, 1/1.8" Sensor
|
64.9mm - 25.3° |
|
Horizontal Field of View, 1/2" Sensor
|
58.0mm - 22.5° |
|
Horizontal Field of View, 1/2.5" Sensor
|
52.5mm - 20.5° |
|
Horizontal Field of View, 1/3" Sensor
|
43.5mm - 17.0° |
|
Horizontal Field of View, 1/4" Sensor
|
32.6mm - 12.8° |
|
Maximum Diameter (mm)
|
16 |
|
Length (mm)
|
22.50 |
|
Entrance Pupil Position (mm)
|
7.5143 |
|
Exit Pupil Position (mm)
|
-6.7445 |
|
Image Space Principal Plane (mm)
|
-7.04 |
|
Object Space Principal Plane (mm)
|
7.21 |
|
Number of Elements (Groups)
|
6 (6) |
|
Back Focal Length BFL (mm)
|
10.79 - 10.05 |
|
Coating Specification
|
λ/4 MgF2 @ 588nm |
|
Wavelength Range (nm)
|
400 - 700 |
|
Type
|
Fixed Focal Length Lens |
|
Mount
|
C-Mount |
|
IR Cut Filter
|
No |
|
Maximum Distortion
|
0.039 @ Full Field |
|
RoHS
|
Compliant |
Описание

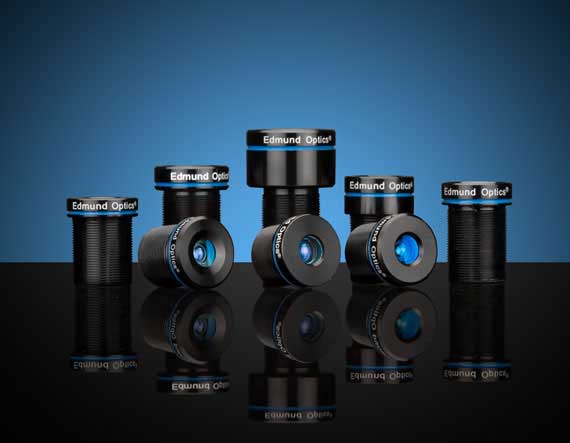

37-183 — объектив Blue стандартной серии Edmund Optics с креплением M12 (S-Mount), фокусное расстояние 16 мм, апертура f/5.6. Объективы серии Blue — компактные высококачественные фиксфокальные объективы с резьбовым креплением M12 (S-Mount), предназначенные для работы с CMOS и CCD сенсорами малого формата в компактных камерах машинного зрения, встраиваемых устройствах и IoT-приложениях. Длинное фокусное расстояние 16 мм обеспечивает узкое поле зрения и высокое увеличение, подходящее для детального осмотра объектов на удалении или прецизионных измерений.
Дисторсия минимальна. Апертура f/5.6 определяет светосилу объектива: меньшее значение f-числа означает большую светосилу и лучшую работу в условиях низкой освещённости, большее f-число обеспечивает большую глубину резкости, что важно для инспекции объёмных объектов. Крепление M12×0.5 (S-Mount) является стандартом для компактных встраиваемых камер и совместимо с широким ассортиментом плат-камер и модульных камер машинного зрения.
Характеристики
- Тип: объектив Blue стандартный с фиксированным фокусным расстоянием
- Крепление: M12×0.5 (S-Mount)
- Фокусное расстояние: 16 мм
- Апертура: f/5.6
- Производитель: Edmund Optics
Отрасли применения
- Машинное зрение и промышленная инспекция: встраиваемые компактные камеры для контроля качества
- Робототехника: системы технического зрения роботов и манипуляторов
- Медицинские устройства: эндоскопические и диагностические миниатюрные камеры
- IoT и умные устройства: встраиваемые камеры в компактной электронике
- Системы безопасности и видеонаблюдения: миниатюрные камеры наблюдения
- Беспилотные летательные аппараты (БПЛА): лёгкие объективы для навигационных камер
- Автомобильные системы помощи водителю (ADAS): объективы для камер парковки и обнаружения
