Поставщик
|
Edmund Optics |
|
Артикул
|
14-575 |
|
Типы изделий
|
зеркала для управления пучком |
|
Применение
|
для управления пучком |
|
Диаметр
|
15 мм (1/2") |
|
Номер модели
|
MR-15-30 |
|
Диаметр (мм)
|
15.00 |
|
Диаметр корпуса (мм)
|
45 |
|
Покрытие
|
Protected Gold |
|
Спецификация покрытия
|
Ravg >97% @ 800 - 20,000nm |
|
Качество поверхности
|
60-40 |
|
Механический наклон (°)
|
± |
|
Воспроизводимость (мкрад)
|
25 |
|
Температура хранения (° C)
|
30 - 100 RMS |
|
Рабочая температура (° C)
|
-40 to +85 |
|
Операционная система
|
0 to +40 |
|
Требования к мощности
|
Windows® 10 |
|
Источник питания
|
15 - 28 VDC |
|
Примечание
|
Included with #14-576 |
|
Угол сканирования (°)
|
Do not connect or disconnect the mirror head while the base unit is connected to power as this will damage the mirror driver. |
|
Отклик на скачок 0,1 ° (мс)
|
± |
|
Отклик на скачок 20 ° (мс)
|
25 (Mechanical) ± |
|
RoHS (Правила ограничения содержания вредных веществ)
|
50 (Optical) |

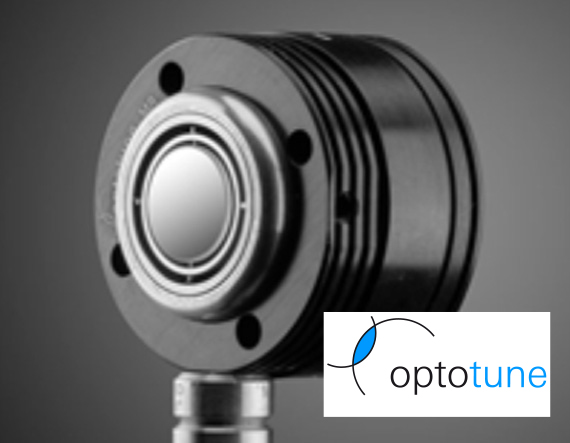

Поворотные зеркала Optotune обеспечивают больший диапазон оптического сканирования и больший размер зеркала, чем обычные гальванометры или микро-электромеханические (МЭМС) зеркала. Это двухосное зеркало с линейным двигателем (VCM) имеет компактную площадь основания с большим 15-миллиметровым зеркалом, которое можно регулировать с помощью механического наклона ± 25° для диапазона оптического сканирования ± 50°. Зеркало управляется с помощью графического интерфейса пользователя Optotune Cockpit через USB, последовательный периферийный интерфейс (SPI) или аналоговый вход. Поворотные зеркала Optotune доступны с защитным серебряным или золотым покрытием, что позволяет использовать их как в видимом, так и в ближнем инфракрасном диапазоне (NIR). Типичные области применения этих зеркал управления пучком включают автомобильный LiDAR, биометрическое слежение за глазами и расширение поля зрения систем машинного зрения.
Примечание: #14-574 и #14-575 требуют для работы #14-576. Радиатор прилагается к каждому зеркалу, его рекомендуется использовать для обеспечения надлежащего отвода тепла. Нельзя подключать и не отсоединять головку зеркала, пока базовый блок подключен к источнику питания, так как это может повредить драйвер зеркала.
