Описание

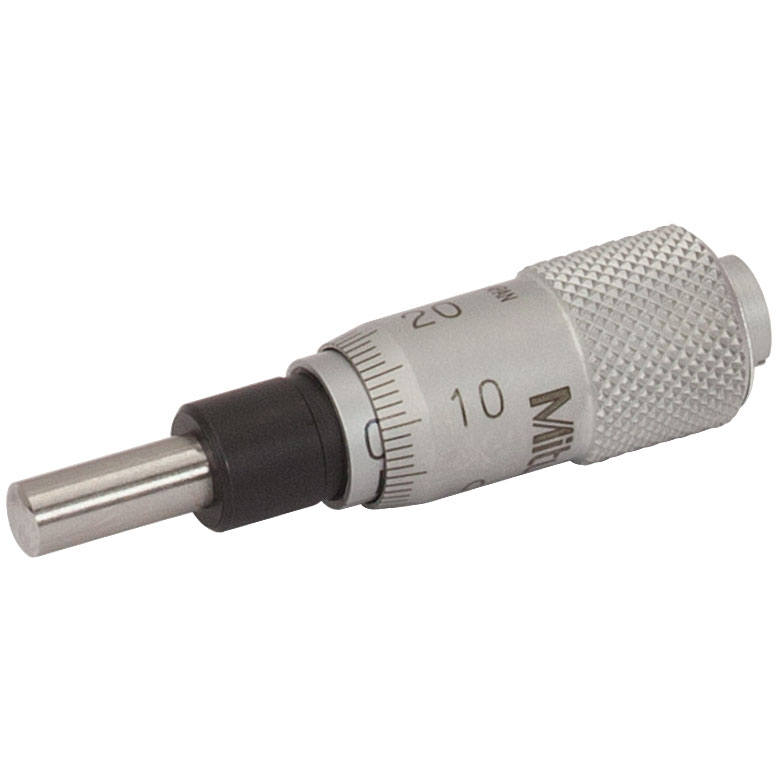

Микрометрическая головка 148-205ST от Thorlabs — это прецизионный механизм линейного перемещения со сферическим (шарообразным) наконечником, предназначенный для высокоточного позиционирования и юстировки оптических и механических компонентов. Устройство обеспечивает максимальный ход 6,5 мм с ценой деления 10 мкм, что позволяет достигать микрометровой точности при настройке сложных оптических систем.
Ключевое конструктивное отличие данной модели — сферический наконечник, который обеспечивает точечный контакт с регулируемым элементом. Такая геометрия контакта минимизирует площадь взаимодействия и снижает трение, что особенно важно при работе с чувствительными оптическими поверхностями, требующими бесследного касания. Сферический наконечник также компенсирует незначительные угловые несоосности между осью микрометра и направлением перемещения объекта.
Прецизионная винтовая пара с минимальным люфтом гарантирует высокую повторяемость позиционирования и отсутствие паразитных смещений при реверсивных движениях. Градуированный барабан с контрастной шкалой обеспечивает точный визуальный контроль положения даже в условиях недостаточной освещенности лабораторных помещений.
Корпус выполнен из анодированного алюминия, что обеспечивает малую массу, необходимую для минимизации нагрузки на монтажные конструкции, и высокую механическую жесткость, критичную для точных измерений. Все металлические поверхности имеют антикоррозионное покрытие, обеспечивающее долговременную стабильность характеристик.
Характеристики
- Модель: 148-205ST
- Максимальный ход (Travel Range): 6,5 мм (0,250 дюйма)
- Цена деления шкалы: 10 мкм (0,001 дюйма)
- Тип наконечника: сферический/шарообразный (Spherical Tip)
- Диаметр сферического наконечника: 3,18 мм (1/8 дюйма)
- Материал наконечника: закаленная нержавеющая сталь
- Материал корпуса: анодированный алюминий
- Материал винта: нержавеющая сталь с полировкой
- Диаметр корпуса: 25,4 мм (1 дюйм)
- Общая длина: ~45 мм (в нулевом положении)
- Резьба крепления: M6 × 1,0 (метрическая)
- Шаг резьбы: 0,5 мм
- Повторяемость позиционирования: ±2 мкм
- Осевой люфт: менее 5 мкм
- Радиальное биение: менее 3 мкм
- Максимальное контактное усилие: до 15 Н
- Класс чистоты поверхности наконечника: Ra < 0,2 мкм
- Рабочая температура: -10°C до +50°C
- Производитель: Thorlabs
Отрасли применения
- Точная оптическая юстировка: настройка положения зеркал, призм и оптических фильтров в многокомпонентных оптических системах, где требуется точечный контакт без риска повреждения антиотражающих покрытий
- Настройка оптических резонаторов: микрометровая подстройка положения зеркал в лазерных резонаторах для оптимизации добротности, юстировка интерферометров Фабри-Перо, настройка оптических фильтров с перестраиваемой полосой пропускания
- Выравнивание кристаллических элементов: позиционирование нелинейных оптических кристаллов для генерации второй гармоники, юстировка электрооптических модуляторов, точная ориентация анизотропных оптических сред
- Микропозиционирование в фотонике: настройка волноводных структур в интегральной оптике, юстировка оптических волокон относительно планарных волноводов, выравнивание микрооптических элементов в системах оптической коммутации
- Прецизионная механика и измерения: контактные измерения линейных размеров деталей со сложной геометрией, позиционирование измерительных наконечников в координатно-измерительных машинах, калибровка механических компараторов
- Настройка детекторных систем: точное позиционирование фотодиодов и ПЗС-матриц относительно оптической оси, юстировка щелей и диафрагм в спектрометрических системах, настройка фокальных плоскостей в телескопах и камерах
- Исследовательская микроскопия: тонкая фокусировка объективов в атомно-силовой микроскопии, позиционирование образцов в сканирующей электронной микроскопии, настройка рабочих расстояний в конфокальных системах
- Производство оптоэлектронных устройств: активное выравнивание кристаллов лазерных диодов относительно оптических волокон в пигтейлированных лазерах, юстировка фотодетекторов в оптических приемниках, настройка оптических изоляторов и циркуляторов
