Поставщик
|
Edmund Optics |
|
Артикул
|
45-795 |
|
Применение
|
системы формирования изображений |
|
Покрытие
|
NIR II (750-1550nm) |
|
Диаметр
|
12.0 мм |
|
Фокусное расстояние
|
5-50 мм |
|
Покрытие
|
4447 |
|
Тип линз
|
ахроматические линзы |
|
Тип ахроматических линз
|
одиночные |
|
Диаметр (мм)
|
12.00 +0.0/-0.025 |
|
Эффективное фокусное расстояние EFL (мм)
|
35.00 |
|
Допуск фокусного расстояния (%)
|
±2 |
|
Заднее фокусное расстояние BFL (мм)
|
30.73 |
|
Фокусное расстояние характерной длины волны (нм)
|
880.00 |
|
Чистая апертура CA (мм)
|
11.00 |
|
Толщина центра CT 1 (мм)
|
4.50 |
|
Толщина центра CT 2 (мм)
|
2.50 |
|
Допуск толщины центра (мм)
|
±0.2 |
|
Радиус R1 (мм)
|
20.23 |
|
Радиус R2 (мм)
|
-19.17 |
|
Радиус R3 (мм)
|
-193.84 |
|
Толщина кромки ET (мм)
|
6.00 |
|
Подложка
|
N-LAK22 / N-SF6 |
|
Качество поверхности
|
40-20 |
|
f / #
|
2.92 |
|
Числовая апертура NA
|
0.17 |
|
Покрытие
|
NIR II (750-1550nm) |
|
Спецификация покрытия
|
Rabs ≤1.5% @ 750 - 800nmRabs ≤1.0% @ 800 - 1550nmRavg ≤0.7% @ 750 - 1550nm |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Скос
|
Protective bevel as needed |
|
Тип
|
Achromatic Lens |
|
Диапазон длин волн (нм)
|
750 - 1550 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
Описание семейства продуктов
- Предназначен для повышения разрешения и уменьшения размера пятна для длин волн NIR (750–1100 нм)
- Уменьшена сферическая аберрация для монохроматических источников до 2 мкм
- Широкополосное антибликовое покрытие имеет отражательную способность <1% в диапазоне 750–1550 нм.

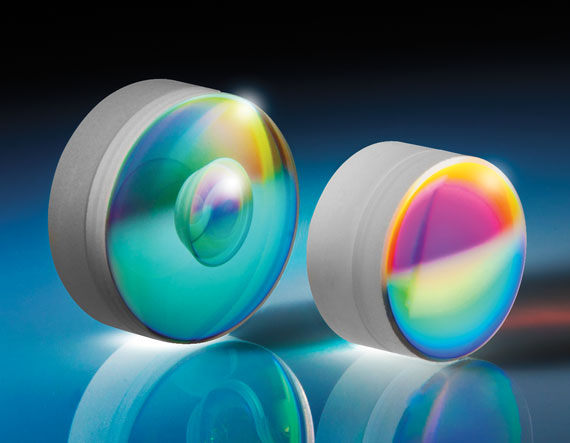

Ахроматические линзы TECHSPEC® для ближнего ИК-диапазона (NIR) предназначены для обеспечения минимально возможного размера пятна для полихроматического света в диапазоне от 750 до 1100 нм. Используя наши дублеты NIR вместо стандартных дублетов, предназначенных для видимого диапазона, среднеквадратический диаметр пятна можно уменьшить с 43 мкм до 22,5 мкм, например, при использовании полихроматического света. Размер пятна будет меньше при фокусировке на монохроматических источниках. Дублеты ближнего ИК-диапазона также уменьшают сферическую аберрацию и обладают превосходными характеристиками при использовании с монохроматическим источником с длиной волны до 2 мкм. Типичные области применения этих дублетов включают: линзы для формирования изображения в ближней инфракрасной области, фокусировку и расширение лазеров в ближней ИК-области, а также фокусирующие/коллимирующие линзы для волоконной оптики и светодиодов в ближней ИК-области.
