Поставщик
|
Edmund Optics |
|
Артикул
|
49-678 |
|
Покрытие
|
Protected Gold (700-2000nm) |
|
Покрытие
|
с золотым покрытием |
|
Длина волны
|
700-2000 нм |
|
Диаметр (мм)
|
166.70 |
|
Чистая апертура CA (мм)
|
127.0 |
|
Отклонение луча (угл.сек)
|
1.00 |
|
Покрытие
|
Укрепленное золото (700-2000 нм) |
|
Допуск на размер (мм)
|
±1.6 |
|
Точность выходящего волнового фронта
|
0.6λ |
|
Ориентация изображения
|
Левосторонняя |
|
Монтажная резьба
|
(7) ¼-20, (6) M6 x 1.0 |
|
Отклонение луча (°)
|
180 |
|
Подложка
|
BOROFLOAT® |
|
Качество поверхности
|
80-50 |
|
Тип
|
Ретрорефлектор |
|
Диапазон длин волн (нм)
|
700 - 2000 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Соответствие |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Соответствие |

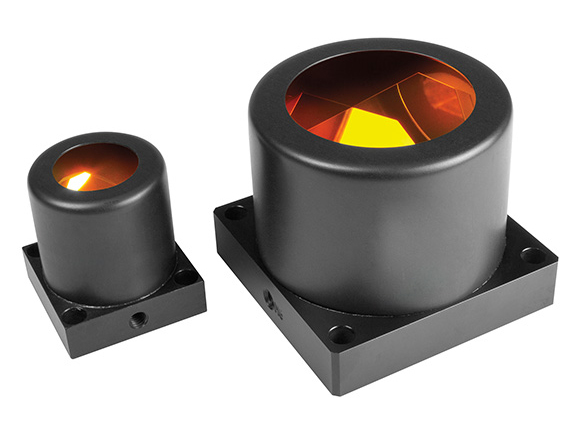

Полые ретрорефлекторы состоят из трех первых зеркал, собранных в угловой куб. В результате попучкается легкий «полый уголковый куб», абсолютно нечувствительный к положению и перемещению. В результате параллельно падающий свет отражается обратно к источнику с большой точностью, независимо от угла падения. Поскольку оптический путь находится в воздухе, эта конфигурация исключает поглощение материала и хроматические аберрации, присутствующие в ретрорефлекторах со сплошной стеклянной призмой. Корпуса большего размера имеют множество монтажных отверстий на задней панели.
Указанное значение отклонения пучка каждого полого ретрорефлектора представляет собой максимальное отклонение от параллельности любого одиночного обратного пучка от любой из шести субапертур, когда рефлектор полностью освещен. Выходящий волновой фронт – это результирующая деформация волнового фронта от максимума к минимуму от полностью освещенного ретрорефлектора, которая указана в множителях λ (где λ = 633 нм). Уникальный запатентованный амортизатор делает эти полые ретрорефлекторы чрезвычайно устойчивыми к ударам.
Технические характеристики:
|
Чистая апертура (CA) |
Диаметр |
L1 |
L2 |
A |
B |
C |
|
6.4 мм |
8.1 мм |
8.1 мм * |
— |
— |
— |
— |
|
12.7 мм |
14.6 мм |
19.1 мм * |
— |
— |
— |
M3 x 0.5 |
|
25.4 мм |
41.3 мм |
36.5 мм |
49.2 мм |
44.5 мм |
50.8 мм |
¼-20 |
|
50.8 мм |
76.2 мм |
62.0 мм |
79.5 мм |
78.7 мм |
94.2 мм |
¼-20 ** |
|
63.5 мм |
89.4 мм |
61.5 мм |
79.0 мм |
92.3 мм |
101.6 мм |
¼-20 ** |
|
127.0 мм |
166.7 мм |
125.5 мм |
150.8 мм |
171.5 мм |
221.9 мм |
¼-20 ** |
* Нет задней панели
** Дополнительные 8 монтажных отверстий на диаметре 50.8 мм и более: (4) M6 x 1.0 под углом 90° и (4) ¼-20 под углом 90° на окружности болтов диаметром 2 дюйма.
