Поставщик
|
Edmund Optics |
|
Артикул
|
66-453 |
|
Смещение
|
13 мм |
|
Механизм на основе
|
перекрестных роликовых подшипников |
|
Тип движения
|
Linear (X) |
|
Тип
|
English |
|
Конструкция
|
Aluminium Stage |
|
Система направляющих
|
Crossed Roller Bearing |
|
Точность прямой линии (мкм)
|
2 |
|
Тип привода
|
Lead Screw |
|
Шаг винта (мм)
|
0.5 |
|
Размер платформы (дюймы)
|
4.92 x 4.92 |
|
Размер платформы (мм)
|
125 x 125 |
|
Монтажная резьба
|
(21) ¼-20, (8) 2-56, (4) 6-32 |
|
Центральное отверстие
|
¼-20 |
|
Перемещение (дюймы)
|
1 |
|
Грузоподъемность (кг)
|
20 |
|
Ориентация привода
|
Side Drive |
|
Шаг (угл. сек)
|
30 |
|
Поворот в горизонтальной плоскости (угл. сек)
|
25 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
Описание

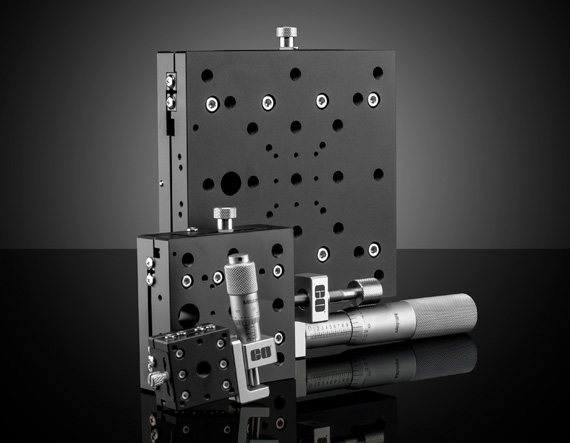

66-453 — линейный транслятор Edmund Optics на перекрёстных роликовых подшипниках, в стандартном исполнении (без сквозного отверстия), платформа 125 x 125 мм, ход 1", привод — ходовой винт, расположен сбоку, что обеспечивает более компактную компоновку системы по оси перемещения. Перекрёстные роликовые подшипники обеспечивают исключительную прямолинейность хода, высокую нагрузочную способность и минимальный угловой уход (питч, ролл, яв) при перемещении, что делает транслятор предпочтительным выбором для прецизионных оптических и метрологических применений.
Стандартная сплошная платформа обеспечивает максимальную жёсткость и несущую способность для монтажа тяжёлых оптических компонентов. Ходовой винт обеспечивает экономичное и надёжное линейное перемещение, оптимально для юстировочных задач без требований к считыванию точного положения. Транслятор изготовлен из прецизионно обработанного анодированного алюминия и совместим с оптическими столами и монтажными системами Edmund Optics, Thorlabs и Newport через стандартные крепёжные отверстия.
Характеристики
- Тип: линейный транслятор на перекрёстных роликовых подшипниках
- Исполнение: стандартная (без сквозного отверстия)
- Размер платформы: 125 x 125 мм
- Ход: 1"
- Привод: ходовой винт, расположен сбоку
- Производитель: Edmund Optics
Отрасли применения
- Прецизионная лазерная юстировка: точное линейное позиционирование оптических элементов
- Волоконно-оптические системы: выравнивание волокон, коллиматоров и компонентов связи
- Интерферометрия: перемещение зеркал для сканирования оптической разности хода
- Измерительная микроскопия: позиционирование образцов и объективов
- Промышленная метрология: прецизионные линейные перемещения в контрольно-измерительных стендах
- Биомедицинские приборы: позиционирование оптики и образцов в диагностических установках
- Полупроводниковая промышленность: юстировка в литографических и инспекционных системах
