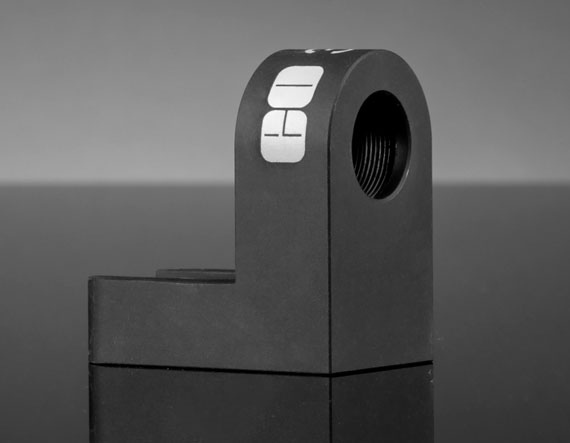

Компактный держатель типа L-слот для прямой установки на оптическую плиту (breadboard). Предназначен для круглой оптики диаметром 12,5–12,7 мм и обеспечивает фиксированное положение центра оптического элемента на высоте 25,4 мм над рабочей поверхностью. Конструкция из черного анодированного алюминия уменьшает паразитные отражения и подходит как для лабораторных, так и для OEM-применений.
Назначение
- Жесткий монтаж малогабаритных линз, фильтров, поляризаторов и других круглых элементов диаметром 12,5–12,7 мм непосредственно на оптическую плиту.
- Построение компактных оптических узлов без использования стоек и держателей стоек.
- Интеграция оптики в системах с фиксированной высотой центра пучка 25,4 мм.
Ключевые особенности
- Прямая установка на оптическую плиту: крепежные отверстия в основании позволяют фиксировать держатель непосредственно на breadboard.
- L-образный слот: L-слот облегчает установку и замену оптики и обеспечивает удобный доступ к элементу.
- Фиксированная высота центра: центр оптики расположен на высоте 25,4 мм, что упрощает совмещение с другими компонентами системы.
- Совместимость с системой SM05: внутренняя резьба ID05 (0,535" × 40 TPI) позволяет использовать тубусы и аксессуары формата SM05.
- Компактный форм-фактор: небольшие габариты уменьшают загромождение плиты и упрощают компоновку оптических схем.
- Снижение накопления допусков: прямой монтаж на плиту уменьшает погрешности, связанные с промежуточными стойками и держателями.
- Жесткая алюминиевая конструкция: черный анодированный алюминий обеспечивает стабильность и снижает отражения от корпуса.
Технические характеристики
- Производитель: Edmund Optics.
- Артикул: 36-416.
- Тип: компактный держатель типа L-слот для прямого монтажа (Compact Direct Mount, L-slot).
- Тип оптики: круглая.
- Диаметр совместимой оптики: 12,5–12,7 мм.
- Диапазон толщин оптики: 1,0–8,0 мм.
- Полезная апертура (CA): 10,0 мм.
- Высота центра оптики над плитой: 25,4 мм.
- Материал: черный анодированный алюминий.
- Резьба для тубусов: ID05 (0,535" × 40 TPI, совместима с SM05).
- Способ крепления: прямой монтаж на оптическую плиту через крепежные отверстия в основании.
Типичные области применения
- Компактные лабораторные оптические стенды с прямой установкой оптики на плиту.
- OEM-модули и измерительные системы с фиксированной высотой центра пучка.
- Оптические узлы для выравнивания пучка, формирования апертуры и фильтрации излучения на базе оптики диаметром 12,5–12,7 мм.
