Поставщик
|
Edmund Optics |
|
Артикул
|
39-509 |
|
Покрытие
|
BBAR (8000-12000nm) |
|
Материал
|
ZnSe (селенид цинка) |
|
Диаметр
|
12.7 мм (Ø1/2") |
|
Фокусное расстояние
|
5-50 мм |
|
Покрытие
|
4447 |
|
Тип линз
|
асферические |
|
Диаметр (мм)
|
12.70 +0.00/-0.10 |
|
Эффективное фокусное расстояние EFL (мм)
|
12.70 |
|
Числовая апертура NA
|
0.50 |
|
Заднее фокусное расстояние BFL (мм)
|
11.25 |
|
Толщина центра CT (мм)
|
3.50 ±0.10 |
|
Покрытие
|
BBAR (8000-12000nm) |
|
Спецификация покрытия
|
Ravg < |
|
Подложка
|
0.5% @ 8 - 12μm |
|
Чистая апертура CA (мм)
|
II-VI Infrared ZnSe |
|
Качество поверхности
|
11.43 |
|
Толщина кромки ET (мм)
|
40-20 |
|
Центрирование (угл. Мин.)
|
2.39 |
|
Центрирование, ETD (мкм)
|
≤20 |
|
Скос
|
≤50.8 |
|
f / #
|
Protective bevel as needed |
|
Форма задней поверхности
|
1 |
|
Диапазон длин волн (нм)
|
Plano |
|
Сопряженное расстояние
|
8000 - 12000 |
|
Мощность (П-В) @ 10,6 мкм
|
Infinite |
|
Отклонение от асферической поверхности (λ, СКЗ @ 632,8 нм)
|
λ/10 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
0.5 |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
Описание семейства продуктов
- Разработано Edmund Optics, изготовлено II-VI
- Материал ZnSe высшего качества
- Доступно просветляющее покрытие без покрытия или широкополосное просветляющее покрытие толщиной 8–12 мкм

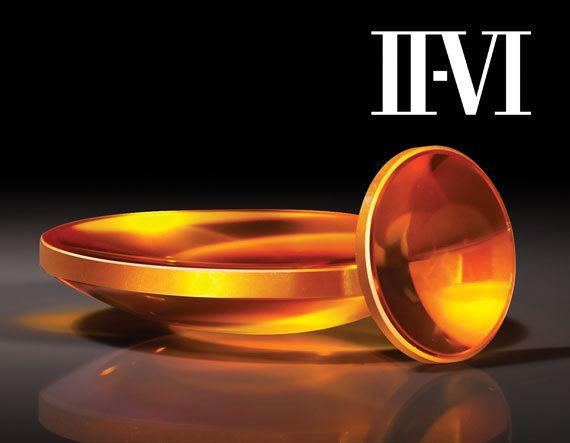

Асферические линзы TECHSPEC® на основе селенида цинка (ZnSe) предназначены для обеспечения дифракционно-ограниченной фокусировки для CO2 лазеров с длиной волны 10,6 мкм. Изготовленные из II-VI инфракрасного материала ZnSe с объемным поглощением <0,0005 см-1 при 10,6 мкм, эти линзы доступны без покрытия или с широкополосным просветляющим покрытием, обеспечивающим превосходное пропускание от 8 до 12 мкм. Прецизионные конструкции идеально подходят для интеграции в лазерные системы, тепловизионные блоки и устройства FTIR. Цинк-селенидные асферические линзы TECHSPEC имеют неравномерность <λ/20 при 10,6 мкм, качество поверхности 40-20 и шероховатость поверхности <50Å.
