Поставщик
|
Edmund Optics |
|
Артикул
|
39-036 |
|
Покрытие
|
Ravg |
|
Диаметр
|
12.7мм |
|
Покрытие
|
с покрытием |
|
Задержка
|
λ/4 |
|
Допуск задержки
|
λ/100 при 20°C |
|
Диапазон длин волн (нм)
|
550 - 750 |
|
Чистая апертура CA (мм)
|
>8.0 |
|
Диаметр (мм)
|
12.70 |
|
Тип
|
Ахроматическая волновая пластина |
|
Качество поверхности
|
40-20 |
|
Переданный волновой фронт, пик-впадина
|
<λ/4 при 632 нм |
|
Покрытие
|
Ravg |
|
Спецификация покрытия
|
Ravg <0.75% при 550 - 750 нм |
|
Порог повреждения, импульсный
|
>5 Дж/см2 при 1064 нм, 10 нс, 10 Гц |
|
Конструкция
|
Кристаллическая |
|
Допуск на размер (мм)
|
+0/-0.25 |
|
Допуск корпуса (мм)
|
+0/-0.25 |
|
Параллельность (угл. сек)
|
<10 |
|
Подложка
|
Кристаллический кварц и MgF2 |
|
Толщина (мм)
|
6.00 ±0.2 |
|
Конфигурация
|
Воздушный промежуток |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Соответствие |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Соответствие |

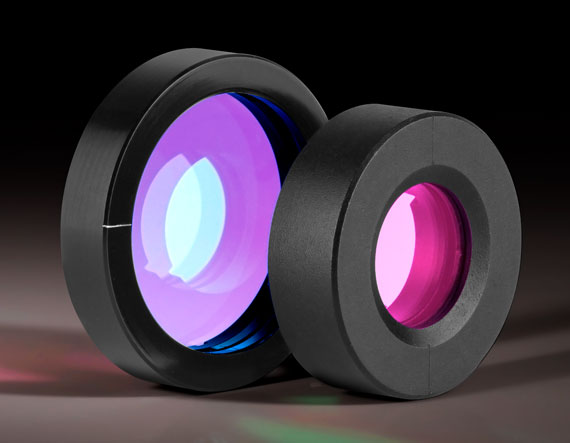

В отличие от стандартных волновых пластин, ахроматические волновые пластины обеспечивают постоянный фазовый сдвиг независимо от длины волны используемого света. Эта независимость от длины волны достигается за счет использования двух разных двулучепреломляющих кристаллических материалов. Относительные сдвиги в замедлении в диапазоне длин волн уравновешиваются между двумя используемыми материалами. Плоский отклик ахроматической волновой пластины идеально подходит для использования с перестраиваемыми лазерами, системами с несколькими лазерными линиями и другими источниками широкого спектра.
Пластины разработаны для использования под углом падения 0°, изменение ± 3° приведет к изменению замедления менее 1%. Волновые пластины с прозрачной апертурой 11.5 мм имеют конструкцию с воздушной прослойкой; волновые пластины с прозрачной апертурой 23 мм склеены. Все ахроматические волновые пластины смонтированы в корпусе из анодированного алюминия с четко обозначенной быстрой осью.
