Артикул
|
2872 |
|
Применение
|
биология, ботаника, паразитология, медицина |
|
Дополнительные опции и особенности
|
zoom |
|
Типы объектива
|
zoom объективы |
Прецизионный zoom-объектив 12.5X полезен для биомедицинской, полупроводниковой, телекоммуникационной и других отраслей промышленности, ориентированных на микроскопию, благодаря своей универсальности. Оптическая конструкция является модульной и использует большие числовые апертуры изображения для получения изображений с высоким разрешением в различных конфигурациях линз. Объектив может вмещать датчики камеры формата до 2/3".

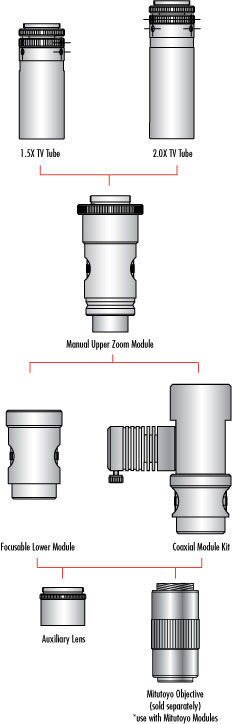

Полная оптическая система требует телевизионной трубки, ручного верхнего модуля масштабирования и нижнего модуля. Дополнительные линзы могут быть добавлены к нижнему модулю для легкой регулировки рабочего расстояния и углового поля в соответствии с требованиями приложений. Для осмотра с большим увеличением можно использовать 12.5X прецизионный zoom-объектив с объективами Mitutoyo и Nikon (доступен адаптер).
Технические характеристики:
|
Предмет |
Артикул | |
|
Один необходим |

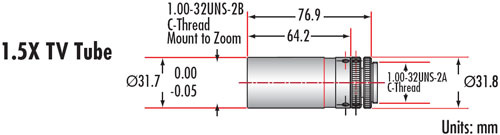

Телевизионная трубка 1.5X |
#56-625 |
|

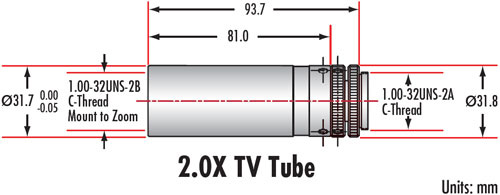

Телевизионная трубка 2.0X |
#56-626 | |
|
Необходимый |
Ручной верхний zoom-модуль |
#59-671 |
|
Один необходим |
Нижний модуль тонкой фокусировки |
#59-672 |
|
Комплект коаксиального модуля |
#59-756 | |
|
Опционально |
Вспомогательная линза 0.25X |
#59-677 |
|
Вспомогательная линза 0.50X |
#59-678 | |
|
Вспомогательная линза 0.75X |
#59-679 | |
|
Вспомогательная линза 1.5X |
#59-680 | |
|
Вспомогательная линза 2.0X |
#59-681 | |
|
Адаптер объектива Mitutoyo |
#59-675 | |
|
Адаптер объектива Nikon |
#59-676 | |
|
Адаптер кольцевого световода |
#89-922 | |
|
Проектор сетки 1.0X |
#59-682 | |
|
Монтажный зажим |
#59-683 | |
|
Внутренний диаметр 0.629", адаптер оптоволоконного световода |
#38-947 |
|
Вспомогательная линза |
Параметр |
Некоаксиальное освещение |
Коаксиальное освещение | ||||||
|
1.5X |
2.0X |
1.5X |
2.0X | ||||||
|
Низкое |
Высокое |
Низкое |
Высокое |
Низкое |
Высокое |
Низкое |
Высокое | ||
|
0.18X, 468 мм |
NA |
0.0035 |
0.015 |
0.0035 |
0.015 |
– |
– |
– |
– |
|
MAG |
0.14 |
1.8 |
0.19 |
2.3 |
– |
– |
– |
– | |
|
FOV* |
45.6 мм |
3.65 мм |
34.2 мм |
2.7 мм |
– |
– |
– |
– | |
|
0.25X, 310 мм |
NA |
0.0048 |
0.025 |
0.0048 |
0.025 |
– |
– |
– |
– |
|
MAG |
0.20 |
2.4 |
0.26 |
3.3 |
– |
– |
– |
– | |
|
FOV* |
32.8 мм |
2.6 мм |
24.6 мм |
1.97 мм |
– |
– |
– |
– | |
|
0.50X, 178 мм |
NA |
0.010 |
0.050 |
0.010 |
0.050 |
0.010 |
0.050 |
0.010 |
0.050 |
|
MAG |
0.39 |
4.9 |
0.52 |
6.5 |
0.39 |
4.9 |
0.52 |
6.5 | |
|
FOV* |
16.4 мм |
1.3 мм |
12.3 мм |
0.98 мм |
16.4 мм |
1.3 мм |
12.3 мм |
0.98 мм | |
|
0.75X, 114 мм |
NA |
0.014 |
0.075 |
0.014 |
0.075 |
0.014 |
0.075 |
0.014 |
0.075 |
|
MAG |
0.59 |
7.3 |
0.78 |
9.8 |
0.59 |
7.3 |
0.78 |
9.8 | |
|
FOV* |
10.9 мм |
0.88 мм |
8.2 мм |
0.66 мм |
10.9 мм |
0.88 мм |
8.2 мм |
0.66 мм | |
|
1.00X, 89 мм (без вспом. линзы) |
NA |
0.019 |
0.10 |
0.019 |
0.10 |
0.019 |
0.10 |
0.019 |
0.10 |
|
MAG |
0.78 |
9.8 |
1.0 |
13.0 |
0.78 |
9.8 |
1.0 |
13.0 | |
|
FOV* |
8.21 мм |
0.66 мм |
6.4 мм |
0.49 мм |
8.21 мм |
0.66 мм |
6.4 мм |
0.49 мм | |
|
1.5X, 52 мм |
NA |
0.029 |
0.15 |
0.029 |
0.15 |
0.029 |
0.15 |
0.029 |
0.15 |
|
MAG |
1.17 |
14.6 |
1.6 |
19.5 |
1.17 |
14.6 |
1.6 |
19.5 | |
|
FOV* |
5.47 мм |
0.44 мм |
4.10 мм |
0.33 мм |
5.47 мм |
0.44 мм |
4.10 мм |
0.33 мм | |
|
2.0X, 32 мм |
NA |
0.038 |
0.20 |
0.038 |
0.20 |
0.039 |
0.20 |
0.038 |
0.20 |
|
MAG |
1.6 |
19.5 |
2.1 |
26.0 |
1.6 |
19.5 |
2.1 |
26.0 | |
|
FOV* |
4.1 мм |
0.33 мм |
3.0 мм |
0.25 мм |
4.1 мм |
0.33 мм |
3.0 мм |
0.25 мм | |
* Горизонтальное угловое поле на основе сенсора ½ дюйма.
