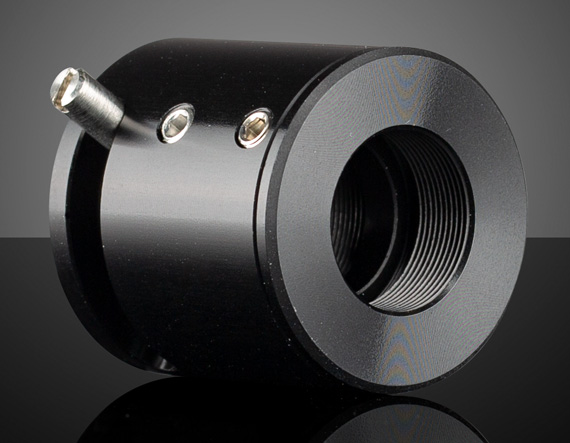

S-Mount держатель поляризатора, диаметр: 12.5 мм, Edmund Optics

Держатель поляризатора формата S-Mount для круглой оптики диаметром 12,5 мм. Узел предназначен для интеграции поляризаторов или ретардеров в оптические системы на базе резьбы S-Mount (M12×0,5), обеспечивая поворот поляризатора до 90° внутри корпуса при неподвижном держателе.

Назначение

• Установка поляризаторов или ретардеров Ø12,5 мм в S-Mount оптические системы (объективы, модули машинного зрения, компактные оптические узлы).
• Добавление управляемой поляризации в C-, S- или T-Mount тракт через соответствующие переходники и компоненты.
• Регулировка ориентации оси поляризации внутри системы с помощью поворотного механизма.

Ключевые особенности

• Интерфейс S-Mount: держатель выполнен с резьбой S-Mount и легко встраивается в S-Mount тубусы и механические узлы. :contentReference[oaicite:0]{index=0}
• Поворот поляризатора до 90°: поляризатор может быть повернут на угол до 90° внутри держателя, при этом корпус держателя остаётся неподвижным – удобно для работы в собранной системе. :contentReference[oaicite:1]{index=1}
• Плавное управление рычагом: вращение осуществляется с помощью небольшого рычага, обеспечивающего плавный ход и удобную настройку ориентации оси поляризации. :contentReference[oaicite:2]{index=2}
• Диапазон толщин оптики: поддерживаются поляризаторы толщиной от 1,5 до 7,0 мм. :contentReference[oaicite:3]{index=3}
• Часть семейства C, S, T-Mount держателей: относится к серии TECHSPEC® C, S, and T-Mount Polarizer Holders, рассчитанной на диаметры 12,5 / 20 / 25 / 50 мм и совместимой с квадратными поляризаторами через адаптеры. :contentReference[oaicite:4]{index=4}
• Компактная длина вылета: увеличение длины тракта всего на 22,5 мм, что важно для компактных сборок. :contentReference[oaicite:5]{index=5}
• Лабораторное исполнение: прочный металлический корпус, рассчитанный на многократные циклы регулировки.

Технические характеристики

• Производитель: Edmund Optics.
• Артикул: 11-145.
• Тип изделия: TECHSPEC® S-Mount Polarizer Holder (оправка для поляризатора, поворотная).
• Диаметр совместимой оптики: 12,5 мм. :contentReference[oaicite:6]{index=6}
• Минимальная толщина оптики: 1,5 мм.
• Максимальная толщина оптики: 7,0 мм.
• Тип резьбы: S-Mount (M12×0,5).
• Ход вращения внутри держателя: до 90°.
• Удлинение оптического тракта (Extension Length): 22,5 мм.
• Совместимые адаптеры: 12-836 (для квадратных поляризаторов 12,5 мм), 12-837 (для квадратных поляризаторов 25 мм) – при работе в составе C/S/T-mount систем.
• Соответствие нормативам: RoHS 2015, REACH 224.

Типичные области применения

• Системы машинного зрения и компактные камеры с интерфейсом S-Mount.
• Добавление поляризации в C-/S-/T-Mount оптические трактаты (микроскопы, модули визуализации, измерительные системы).
• Оптические стенды и лабораторные установки, где требуется быстро встраиваемый поляризатор с возможностью поворота на ограниченный угол.
