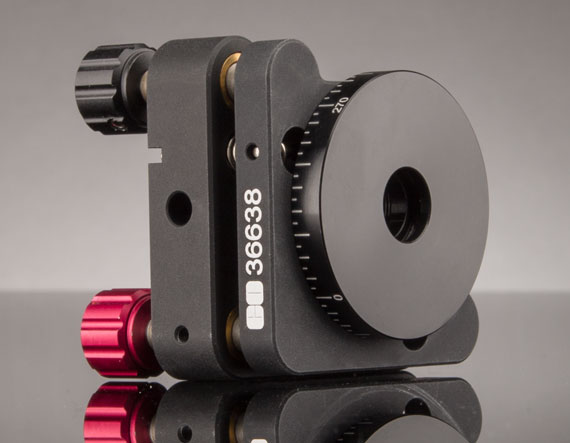

Прецизионный кинематический держатель с возможностью вращения для круглой оптики диаметром 12,5–12,7 мм. Узел совмещает точную угловую регулировку (tip/tilt) по двум осям с помощью трёх винтов и непрерывное вращение оптического элемента на 360° вокруг оптической оси. Подходит для установки поляризаторов, цилиндрических линз и других небольших элементов в лабораторных и промышленных оптических системах.
Назначение
- Точная установка и юстировка круглой оптики диаметром 12,5–12,7 мм (поляризаторы, цилиндрические линзы, небольшие зеркала, фильтры).
- Одновременная регулировка наклона (tip/tilt) и ориентации элемента по азимуту.
- Использование в оптических стендах, где требуются и кинематика, и свободное вращение оптики в одном компактном держателе.
Ключевые особенности
- Кинематическая схема с 3 регулировочными винтами: симметричная и стабильная настройка наклона по двум осям при сохранении центра оптики.
- Непрерывное вращение 360°: специальный оптический узел с тефлоновым кольцом обеспечивает плавное вращение оптики вокруг оси без смещения.
- Диапазон тонкого наклона: до ±5° по tip и tilt, удобно для юстировки лазерных и измерительных систем.
- Винты тонкой регулировки 100 TPI (шаг 0,25 мм): дают высокую чувствительность — около 4 угловых секунд на 1° поворота ручки.
- Равномерный прижим оптики: крепление с помощью прижимного кольца обеспечивает равномерное распределение нагрузки по окружности и надёжную фиксацию.
- Чётные метки вращения: шкала с делениями 5° упрощает визуальный контроль поворота.
- Стандартный интерфейс SM05: внутренняя резьба 0,535" × 40 TPI (SM05) для интеграции с тубусами и аксессуарами системы SM05.
- Удобный монтаж на стойки: совместимость с оптическими стойками через резьбу M4 × 0,7 и 8-32.
- Высокая стабильность: малая нестабильность наведения (порядка 1,3 µrad) и термостабильность менее 5 µrad.
Технические характеристики
- Производитель: Edmund Optics.
- Артикул: 36-638.
- Тип изделия: Adjustable – Rotary & Tip-Tilt (кинематический держатель с вращением).
- Тип оптики: круглая.
- Размер совместимой оптики: 12,5–12,7 мм по диаметру.
- Минимальная толщина совместимой оптики: 1,8 мм.
- Полезная апертура (CA): 10,0 мм.
- Количество регулировочных винтов: 3.
- Шаг регулировочного винта: 0,25 мм (100 TPI).
- Диапазон тонкого наклона (tip): ±5°.
- Диапазон тонкого наклона (tilt): ±5°.
- Грубое вращение оптики: 0–360° (непрерывное).
- Линейный ход платформы (travel): 9,0 мм.
- Чувствительность: около 4 угловых секунд на 1° поворота ручки винта.
- Угловая погрешность: около 0,4° на ход винта 0,25 мм.
- Стабильность наведения (Pointing Stability): 1,3 µrad.
- Термостабильность: менее 5 µrad.
- Резьба корпуса: 0,535" × 40 TPI (SM05).
- Совместимые стойки: резьба M4 × 0,7 и 8-32.
- Конструкция: алюминиевые пластины, винты из нержавеющей стали, бронзовые втулки резьбы.
Типичные области применения
- Точная установка малых поляризаторов и цилиндрических линз в лазерных и измерительных стендах.
- Оптические схемы, чувствительные к наклону и ориентации элемента (интерферометрия, метрология, формирование пучка).
- Компактные модули, где требуется совмещённая регулировка tip/tilt и свободное вращение оптики
