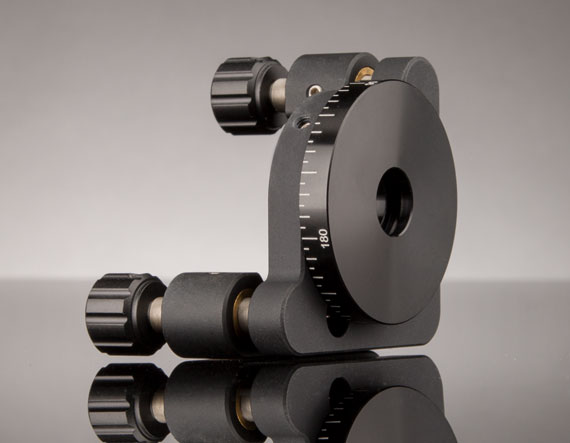

Кинематический держатель с возможностью вращения, диаметр: 12.5/12.7 мм, 2 винта, Edmund Optics

Прецизионный кинематический держатель с возможностью вращения для круглой оптики диаметром 12,5–12,7 мм. Конструкция сочетает высокоточную регулировку по углу (tip/tilt) и непрерывное вращение оптического элемента на 360° вокруг оптической оси, что делает держатель удобным для установки цилиндрических линз, поляризаторов и других малых элементов.

Назначение

• Точная установка и юстировка цилиндрических линз, поляризаторов и малогабаритной круглой оптики диаметром 12,5–12,7 мм.
• Регулировка наклона (tip/tilt) и ориентации оптического элемента в научных и промышленных оптических системах.
• Использование в лабораторных оптических стендах, где требуется совмещение кинематики и вращения в одном узле.

Ключевые особенности

• Кинематическая схема с 2 регулировочными винтами: обеспечивает независимую точную подстройку по двум углам наклона.
• Непрерывное вращение 360°: специализированный оптический узел с тефлоновым кольцом позволяет свободно вращать оптику вокруг оси без смещения центра.
• Точный tip/tilt: диапазон тонкой регулировки по наклону составляет ±5° по каждому углу.
• Высокая точность регулировки: винты с шагом 0,25 мм (100 TPI) дают чувствительность порядка 4 угловых секунд на 1° поворота ручки.
• Равномерный прижим оптики: оптический элемент фиксируется с помощью прижимного кольца (retainer ring), обеспечивающего равномерное распределение давления по окружности.
• Стандартный интерфейс SM05: внутренняя резьба SM05 (0,535"-40) для интеграции с тубусами и аксессуарами системы SM05.
• Удобный монтаж: держатель можно устанавливать на стойки с резьбой M4 × 0,7 или 8-32.
• Стабильность наведения: низкий уровень дрейфа направления луча (примерно 1,3 µrad) и хорошая термостабильность (менее 5 µrad).

Технические характеристики

• Производитель: Edmund Optics.
• Артикул: 36-637.
• Тип: Rotation Kinematic Mount, регулируемый держатель (Adjustable – Rotary & Tip-Tilt).
• Тип оптики: круглая (circular).
• Размер совместимой оптики: 12,5–12,7 мм по диаметру.
• Минимальная толщина оптики: 1,8 мм.
• Полезная апертура (CA): 10,0 мм.
• Число регулировочных винтов: 2.
• Шаг регулировочного винта: 0,25 мм (эквивалентно 100 TPI).
• Диапазон тонкого наклона (tip): ±5°.
• Диапазон тонкого наклона (tilt): ±5°.
• Грубое вращение оптики: 0–360° (непрерывное).
• Угловая погрешность: около 0,4° на ход винта 0,25 мм.
• Чувствительность: примерно 4 угловые секунды на 1° поворота ручки винта.
• Стабильность наведения (Pointing Stability): около 1,3 µrad.
• Термостабильность: менее 5 µrad.
• Резьба корпуса: внутренняя SM05 (0,535"-40).
• Совместимые стойки: резьба M4 × 0,7 и 8-32.
• Материалы: алюминиевые пластины, винты из нержавеющей стали, бронзовые втулки резьбы.
• Назначение по каталогу: Polarizer Mount / Rotation Kinematic Mount.

Типичные области применения

• Точная установка цилиндрических линз и поляризаторов в лабораторных стендах.
• Оптические системы, чувствительные к положению и наклону элемента (лазерная оптика, интерферометрия, измерительные комплексы).
• Компактные модули, где нужно одновременно вращение поляризатора или линзы и точная угловая юстировка.
