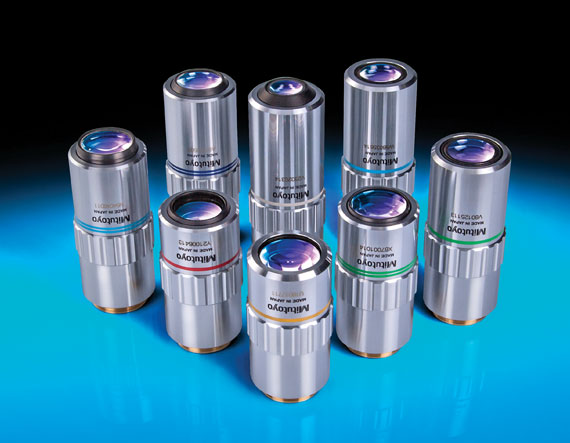

Объектив Mitutoyo, увеличение: 10X, Plan Apo HR, с коррекцией на бесконечность, Edmund Optics

Объективы Mitutoyo всемирно известны тем, что задают стандарты качества для оптики микроскопов с большим рабочим расстоянием. Они достигли наилучшего сочетания рабочего расстояния и оптических характеристик за счет использования нового подхода, избегая устаревших решений, используемых конкурентами. Увеличение размеров и длин объективов упростило конструкцию (парфокальное расстояние 95 мм). Все объективы – апохроматы, чтобы поддерживать как можно более высокую числовую чувствительность и контраст. Апохроматическая линза объектива имеет хроматическую аберрация, скорректированную для красного, синего и желтого цветов, в то время как стандартная ахроматическая линза объектива корректируется только для красного и синего. Апохроматы, как правило, очень дороги, но производство в больших объемах позволило снизить стоимость до уровня стандартных ахроматических объективов с большим рабочим расстоянием. Оптимизированные для освещения в светлом поле (падающее освещение параллельно оптической оси), эти объективы идеально подходят для освещения в линию. Для системы коррекции на бесконечность требуется вторичная (или тубусная) линза. Все указанные увеличения основаны на фокусном расстоянии тубуса 200 мм. Монтажная резьба: M26 x 0.706 (36 TPI).

Серия M Plan Apo SL

- Сверхдлинное рабочее расстояние для проверки в ярком поле;

- Рабочее расстояние 13 мм для моделей 100X и 200X;

- Высококачественная конструкция апохромата;

- Плоская поверхность изображения по всему полю обзора;

- Хорошая воспроизводимость цвета.

Вспомогательные линзы

Для адаптации объективов Mitutoyo к дополнительным конфигурациям можно использовать дополнительные линзы и адаптеры с резьбой C-Mount.

Edmund Optics – основной источник информации о объективах Mitutoyo.

Технические характеристики:

Размеры, мм
Stock No.	M Plan Apo	A	B	C	D	E	F	W.D.
#58-235	1X	84.0	-	38.0	-	41.0	34.0	11.0
#46-142	2X	61.0	1.4	27.5	24.7	32.2	34.0	34.0
#46-143	5X	61.0	1.6	25.0	23.0	32.2	34.0	34.0
#66-383	7.5X	60.0	-	25.0	24.0	32.2	34.0	35.0
#46-144	10X	61.0	2.0	28.2	-	32.2	34.0	34.0
#46-145	20X	75.0	1.5	29.2	-	32.2	34.0	20.0
#46-146	50X	82.0	1.5	29.2	-	32.2	34.0	13.0
#46-147	100X	89.0	4.7	29.2	17.8	32.2	34.0	6.0
Stock No.	M Plan Apo HR	A	B	C	D	E	F	W.D.
#34-247	5X HR	69.5	3.7	24.8	-	32.2	34.0	25.5
#58-236	10X HR	80.0	7.5	29.0	26.0	37.0	39.0	15.0
#58-237	50X HR	89.8	2.0	28.2	-	32.2	34.0	5.2
#58-238	100X HR	93.7	2.0	28.2	-	32.2	34.0	1.3
Stock No.	M Plan APO SL	A	B	C	D	E	F	W.D.
#46-398	20X SL	64.5	1.5	24.8	24.0	32.2	34.0	30.5
#46-399	50X SL	74.5	3.9	25.2	23.5	32.2	34.0	20.5
#46-401	100X SL	82.0	1.4	23.9	22.0	32.2	34.0	13.0
