Поставщик
|
Edmund Optics |
|
Артикул
|
16-278 |
|
Диаметр
|
10 мм |
|
Тип линз
|
асферические |
|
Diameter (mm)
|
10.00 +0.00/-0.10 |
|
Effective Focal Length EFL (mm)
|
8.00 @ 780nm |
|
Numerical Aperture NA
|
0.63 |
|
Back Focal Length BFL (mm)
|
5.92 |
|
Center Thickness CT (mm)
|
3.70 ±0.10 |
|
Coating
|
NIR (600-1050nm) |
|
Coating Specification
|
Ravg < 0.5% @ 600 - 1050nm @ ±30° AOIRabs < 1.5% @ 600 - 1050nm @ ±30° AOI |
|
Substrate
|
S-LAH64 |
|
Clear Aperture CA (mm)
|
9 |
|
Asphere Figure Error (μm RMS)
|
0.75 |
|
Surface Quality
|
40-20 |
|
Edge Thickness ET (mm)
|
1.57 |
|
Bevel
|
Protective bevel as needed |
|
f/#
|
0.80 |
|
Shape of Back Surface
|
Plano |
|
Wavelength Range (nm)
|
600 - 1050 |
|
Conjugate Distance
|
Infinite |
|
RoHS
|
Compliant |
Описание семейства продуктов
- Доступны версии VIS-EXT+, NIR+ и SWIR+ без покрытия или с антибликовым покрытием

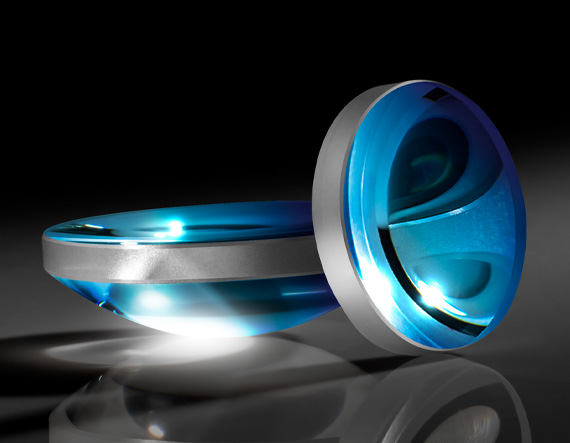

Точные асферические линзы TECHSPEC® для ближнего инфракрасного диапазона (NIR) оптимизированы для устранения сферической аберрации в ближнем инфракрасном диапазоне. Изготовленные из подложек S-LAH64 или N-BK7 и отполированные с помощью процесса с числовым программным управлением (ЧПУ), эти асферические линзы достигают высокой точности во всем спектре NIR. Эти асферические линзы NIR включают подложки без покрытия, разработанные на 780 нм, с вариантами покрытия на 350–700 нм, 600–1050 нм или 900–1700 нм. Асферические линзы TECHSPEC® Near-Infrared (NIR) Precision Aspheric Lenses доступны с конструкциями с низкой числовой апертурой для приложений, требующих сохранения формы пучка, а также с конструкциями с высокой числовой апертурой для приложений, собирающих свет. Для индивидуально разработанных полированных асферических линз с ЧПУ, пожалуйста, свяжитесь с нами.
