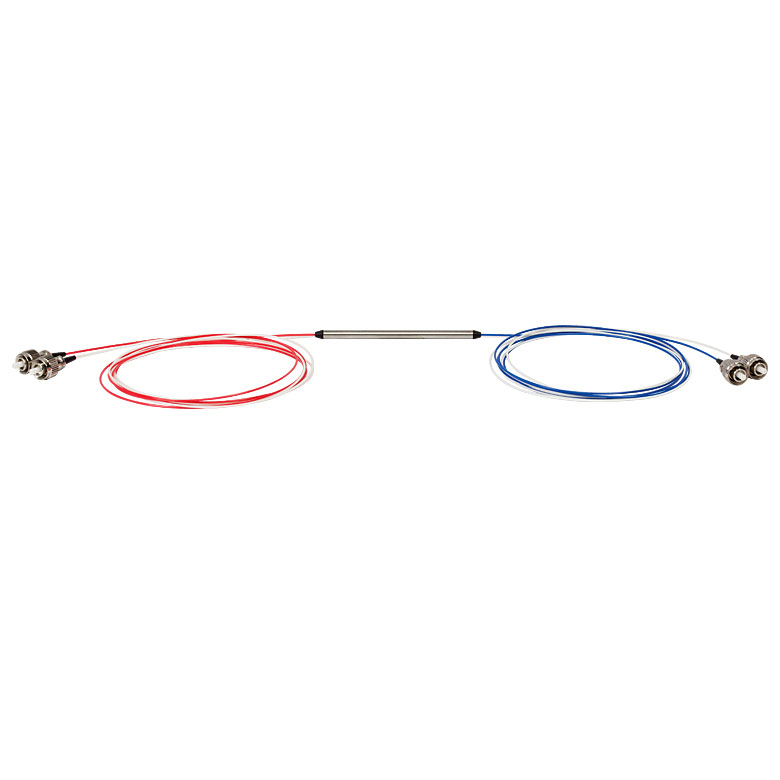

10202A-99-FC - Разветвитель, 2x2, рабочий диапазон: 1310 нм & 1550 нм, разделение сигнала: 99:1, разъемы: FC/PC, Thorlabs

Описание

Оптоволоконный разветвитель 10202A-99-FC от Thorlabs — это специализированное пассивное устройство типа 2x2 с асимметричным коэффициентом разделения 99:1, предназначенное для мониторинга оптических сигналов и организации ответвлений малой мощности в волоконно-оптических системах. Устройство функционирует в двух стандартных телекоммуникационных диапазонах длин волн — 1310 нм и 1550 нм, что обеспечивает совместимость с большинством современных DWDM и CWDM систем передачи данных.

Ключевая особенность данного разветвителя — высокая асимметрия распределения мощности: 99% оптического сигнала проходит через основной канал с минимальными потерями, в то время как 1% ответвляется в отводной порт для целей мониторинга. Это позволяет осуществлять непрерывный контроль параметров оптического сигнала без существенного влияния на основной информационный поток.

Технология изготовления FBT (Fused Biconical Taper) гарантирует высокую механическую прочность места сплавления волокон и стабильность оптических характеристик во времени. Разъемы FC/PC обеспечивают надежное соединение с низким уровнем обратного отражения, что критически важно для чувствительных лазерных источников и оптических усилителей.

Компактное исполнение и защищенный корпус делают устройство пригодным для установки как в стоечное оборудование, так и в монтажные муфты для наружной прокладки. Двунаправленная архитектура обеспечивает гибкость применения в различных топологиях оптических сетей.

Характеристики

• Тип устройства: оптоволоконный ответвитель (tap) 2x2
• Рабочие длины волн: 1310 нм и 1550 нм (двойное окно)
• Коэффициент разделения: 99:1 (±2%)
• Тип разъемов: FC/PC (Physical Contact)
• Технология изготовления: FBT (Fused Biconical Taper)
• Вносимые потери на основном канале (99%): не более 0,5 дБ
• Вносимые потери на ответвлении (1%): не более 22 дБ
• Потери на отражение (Return Loss): ≥50 дБ
• Поляризационно-зависимые потери (PDL): ≤0,15 дБ
• Направленность (Directivity): ≥50 дБ
• Рабочая температура: -40°C до +85°C
• Температура хранения: -40°C до +85°C
• Тип волокна: одномодовое SMF-28e (9/125 мкм)
• Длина пигтейлов: стандартно 1 метр
• Корпус: герметичный, защита IP65
• Габариты: Ø3,0 × 54 мм
• Производитель: Thorlabs

Отрасли применения

• Системы оптического мониторинга: непрерывный контроль уровня мощности оптического сигнала в магистральных линиях связи без прерывания основного трафика, подключение оптических измерительных приборов (OSA, OTDR, измерители мощности)
• Волоконно-оптические усилители (EDFA, SOA): мониторинг входной и выходной мощности оптического сигнала для управления системой автоматической регулировки усиления (AGC), защита от перегрузки и повреждения активной среды
• Тестирование и диагностика оптических линий: организация точек контроля для измерения характеристик оптического тракта без разрыва соединения, локализация неисправностей и деградации волокна
• Системы мониторинга производительности сети (NPM): сбор данных о качестве оптического сигнала в режиме реального времени, анализ битовых ошибок, мониторинг оптического отношения сигнал/шум (OSNR)
• Исследовательские лаборатории: создание экспериментальных оптических схем с возможностью неразрушающего контроля параметров сигнала, калибровка оптических измерительных приборов, тестирование новых типов волоконно-оптических компонентов
• Промышленные системы передачи данных: организация каналов технологического мониторинга в критически важных системах связи, где требуется обеспечить непрерывность работы основного канала при проведении диагностических измерений
• Лазерные системы: мониторинг выходной мощности волоконных лазеров, контроль стабильности генерации, защита от обратного отражения при подключении измерительных приборов
• Дата-центры и облачная инфраструктура: мониторинг оптических межсоединений между серверными стойками и коммутационным оборудованием, проактивное обнаружение деградации оптических интерфейсов
