Описание

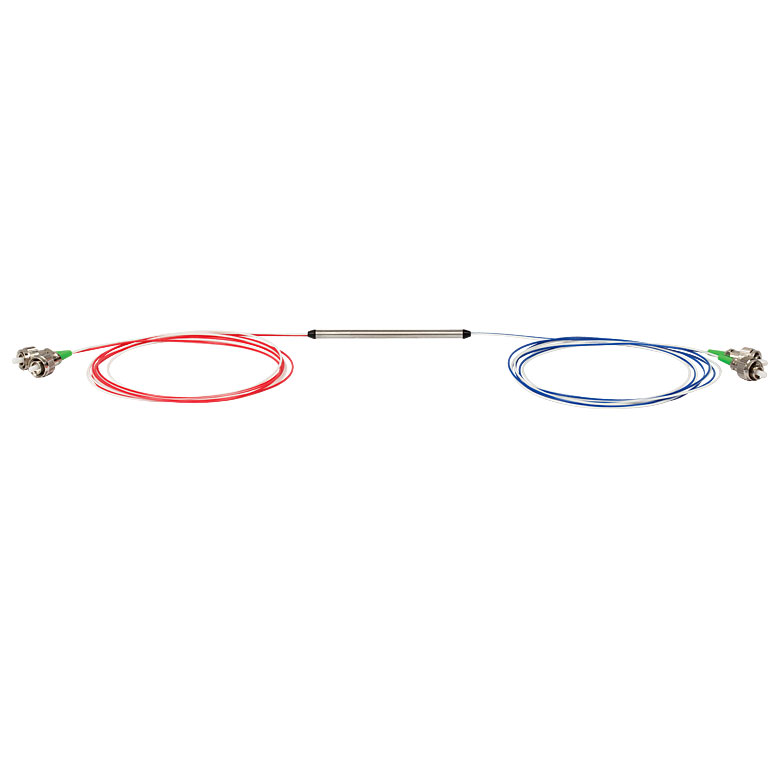

Разветвитель 10202A-99-APC - это профессиональное решение высочайшего класса с предустановленными разъемами FC/APC и экстремально асимметричным разделением сигнала 99:1. Комбинация угловой полировки коннекторов и минимального отбора мощности делает это устройство практически идеальным для встраивания в критически важные оптические системы, где недопустимы обратные отражения и минимизированы любые дополнительные потери. Разъемы FC/APC с углом полировки 8 градусов обеспечивают возвратные потери более 60 дБ, что критично для когерентных систем связи, оптических усилителей и прецизионных измерительных установок. Благодаря отводу всего 1% мощности, устройство может быть незаметно встроено в любую существующую систему для организации постоянного мониторинга без заметного влияния на характеристики основного канала. Все четыре коннектора проходят строгий контроль качества полировки с измерением геометрических параметров торца и оптических характеристик. Прочная упаковка области сплавления и армированные кабельные выводы обеспечивают высокую механическую надежность.
Характеристики
- Конфигурация: 2x2 с FC/APC коннекторами
- Соотношение разделения: 99:1 (±3%)
- Тип разъемов: FC/APC (угловая полировка 8°)
- Рабочие длины волн: 1310 нм и 1550 нм одновременно
- Вносимые потери 99% порт: 0.2-0.4 дБ
- Вносимые потери 1% порт: 20.0-20.5 дБ
- Избыточные потери: менее 0.15 дБ
- Возвратные потери: более 60 дБ (APC)
- Изоляция портов: более 55 дБ
- Температурная стабильность: от -40°C до +85°C
- Механическая прочность разъемов: более 500 циклов
- Длина кабелей: 1 метр с каждой стороны
- Производитель: Thorlabs
Отрасли применения
- Когерентные оптические системы связи 100G/200G/400G
- Системы CATV (кабельное телевидение) с передачей аналоговых сигналов
- Волоконно-оптические гироскопы высокой точности
- Оптические усилители EDFA/Raman с контуром обратной связи
- Интерферометрические волоконно-оптические датчики
- Прецизионные системы синхронизации времени по оптоволокну
- Квантовые системы распределения ключей (QKD)
- Лазерные гироскопы и навигационные системы
- Научно-исследовательские установки с требованиями к минимальным обратным отражениям
