Описание

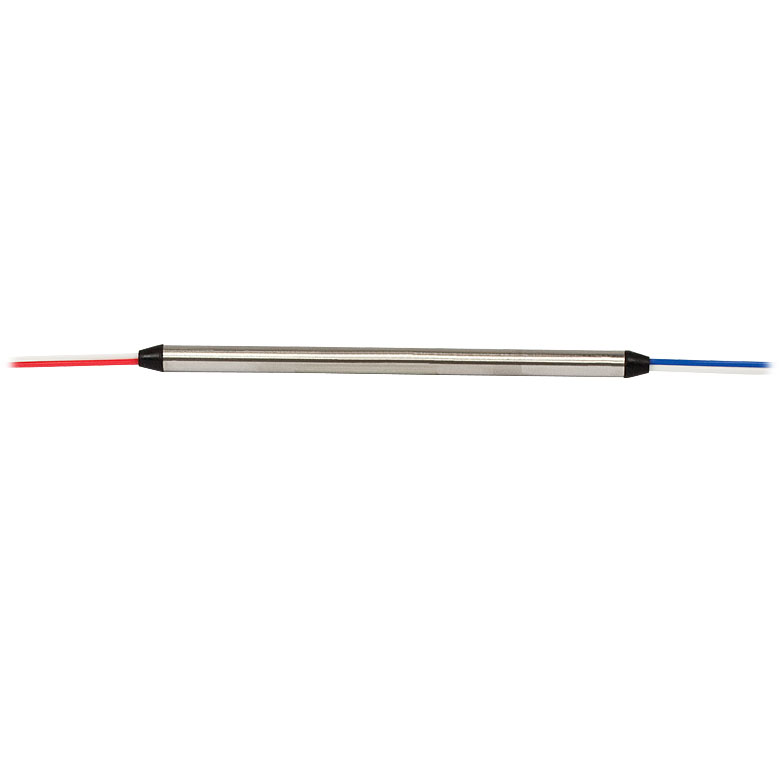

Оптоволоконный разветвитель 10202A-90 предназначен для асимметричного разделения оптического сигнала в соотношении 90:10, что делает его идеальным для приложений мониторинга и отвода части сигнала для диагностики. Основной сигнал (90% мощности) проходит с минимальными потерями к основному потребителю, в то время как 10% отводится для контроля качества линии, измерений или резервного канала. Эта конфигурация особенно востребована в системах, где необходимо непрерывно мониторить параметры оптического сигнала без существенного ослабления основного канала передачи. Разветвитель изготовлен по технологии сплавления с прецизионным контролем геометрии области сплавления для достижения требуемого соотношения разделения. Отсутствие разъемов обеспечивает минимальные общие потери и позволяет использовать любой тип коннекторов в зависимости от требований системы. Устройство работает на двух стандартных телекоммуникационных окнах прозрачности, обеспечивая совместимость с существующим оборудованием SDH/SONET и современными системами DWDM.
Характеристики
- Конфигурация: 2x2 с асимметричным разделением
- Коэффициент разделения: 90:10 (±5%)
- Рабочие длины волн: 1310 нм и 1550 нм
- Исполнение: без разъемов, оголенные волокна
- Вносимые потери на порту 90%: типично 0.5-0.8 дБ
- Вносимые потери на порту 10%: типично 10-11 дБ
- Избыточные потери: менее 0.4 дБ
- Точность соотношения разделения: ±1 дБ
- Возвратные потери: более 50 дБ
- Длина выходных волокон: 1 метр (типично)
- Рабочий температурный диапазон: от -40°C до +85°C
- Производитель: Thorlabs
Отрасли применения
- Системы мониторинга оптических линий связи с минимальным вмешательством в основной канал
- Встроенные оптические анализаторы спектра и измерители мощности
- Системы диагностики ВОЛС без прерывания трафика
- Оптические рефлектометры для тестирования действующих линий
- Системы резервирования и защиты оптических каналов
- Оптические усилители с обратной связью по мощности
- Тестовое и лабораторное оборудование для анализа оптических сигналов
- Волоконно-оптические сенсорные системы с малым отбором мощности
- Системы удаленного мониторинга параметров оптического тракта
