10202A-50-FC - Разветвитель, 2x2, рабочий диапазон: 1310 нм & 1550 нм, разделение сигнала: 50:50, разъемы: FC/PC, Thorlabs

Описание

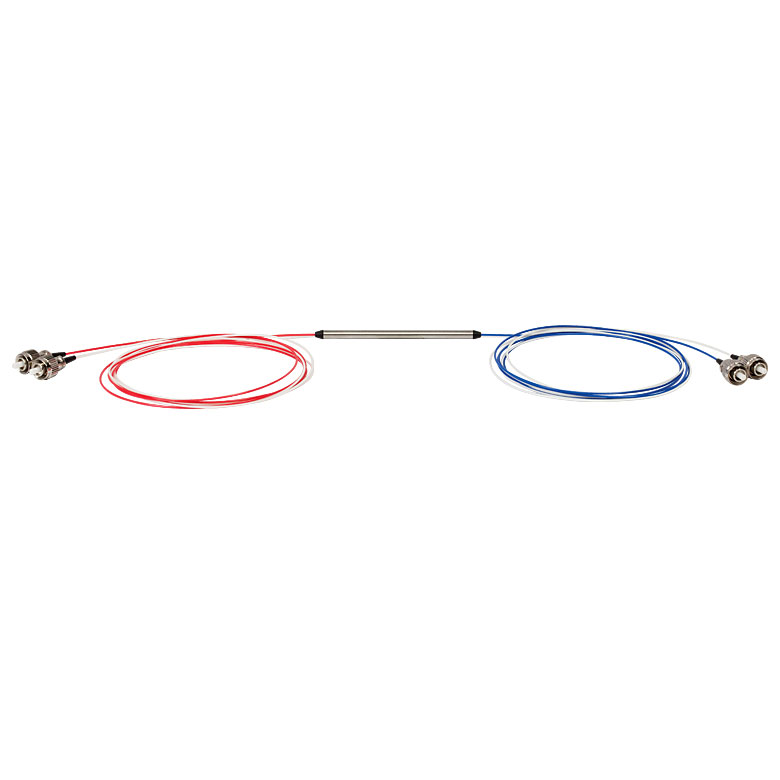

Оптоволоконный разветвитель 10202A-50-FC от Thorlabs представляет собой высокоточное пассивное устройство типа 2x2, предназначенное для разделения и объединения оптических сигналов в волоконно-оптических системах. Устройство работает в двух ключевых телекоммуникационных окнах прозрачности — 1310 нм и 1550 нм, обеспечивая универсальность применения в современных DWDM-системах и сетях передачи данных.

Разветвитель изготовлен по технологии FBT (Fused Biconical Taper) — метод сплавления оптических волокон с коническим утончением, что гарантирует минимальные оптические потери и высокую надежность соединения. Коэффициент разделения 50:50 обеспечивает равномерное распределение мощности оптического сигнала между выходными портами, что критически важно для построения сбалансированных оптических схем.

Устройство оснащено разъемами типа FC/PC (Ferrule Connector / Physical Contact), которые обеспечивают физический контакт торцов волокон и минимизируют обратное отражение (Return Loss). Это делает разветвитель идеальным решением для интеграции в существующие волоконно-оптические системы без необходимости модификации кабельной инфраструктуры.

Компактная конструкция и герметичный корпус защищают оптические элементы от воздействия окружающей среды, пыли и влаги, обеспечивая долгосрочную стабильность характеристик. Двунаправленная архитектура позволяет использовать любой порт в качестве входного, что повышает гибкость проектирования оптических систем.

Характеристики

• Тип устройства: оптоволоконный разветвитель (сплиттер) 2x2
• Рабочие длины волн: 1310 нм и 1550 нм (двойное окно)
• Коэффициент разделения: 50:50 (±5%)
• Тип разъемов: FC/PC (Physical Contact)
• Технология изготовления: FBT (Fused Biconical Taper)
• Вносимые потери: не более 3,5 дБ (типично 3,2 дБ)
• Потери на отражение (Return Loss): ≥50 дБ
• Поляризационно-зависимые потери (PDL): ≤0,15 дБ
• Направленность (Directivity): ≥50 дБ
• Рабочая температура: -40°C до +85°C
• Температура хранения: -40°C до +85°C
• Тип волокна: одномодовое SMF-28e (9/125 мкм)
• Длина пигтейлов: стандартно 1 метр
• Корпус: герметичный, защита IP65
• Габариты: Ø3,0 × 54 мм
• Производитель: Thorlabs

Отрасли применения

• Телекоммуникационные системы и сети передачи данных: разделение оптических каналов в магистральных линиях связи, организация резервирования сигналов, построение топологий типа «точка-многоточка»
• CATV-системы (кабельное телевидение): распределение видеосигналов по волоконно-оптическим линиям, создание разветвленных сетей доставки контента до конечных абонентов
• Системы волоконно-оптических датчиков: создание интерферометрических схем, рефлектометрические измерения, мониторинг физических параметров (температура, давление, деформация) в распределенных сенсорных сетях
• Оптические усилители EDFA: организация входных и выходных оптических трактов, мониторинг мощности усиленного сигнала, защита усилителя от перегрузки
• Лабораторные исследования и R&D: создание экспериментальных оптических схем, тестирование волоконно-оптических компонентов, калибровка измерительного оборудования
• Промышленная автоматизация: передача данных в системах управления производственными процессами в условиях электромагнитных помех, организация дублированных каналов связи для повышения отказоустойчивости
• Медицинское оборудование: волоконно-оптические эндоскопы, лазерные хирургические системы, диагностическое оборудование с оптическими каналами передачи изображений
• Системы мониторинга и безопасности: периметральные системы обнаружения вторжений на основе оптических датчиков, контроль целостности критической инфраструктуры (трубопроводы, железнодорожные пути)
