Поставщик
|
Edmund Optics |
|
Артикул
|
35-584 |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Форма
|
параболические |
|
Тип оптических зеркал
|
параболические |
|
Диаметр
|
101.6 мм (4") |
|
Внеосевой угол
|
30° |
|
Фокусное расстояние
|
326.7 мм |
|
Тип
|
Off-Axis Parabolic Mirror |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Спецификация покрытия
|
Ravg >85% @ 400 - 700nm Ravg >90% @ 400 - 2000nm |
|
Тип покрытия
|
Metal |
|
Эффективное фокусное расстояние EFL (мм)
|
326.69 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Диаметр (мм)
|
101.60 +0.00/-0.38 |
|
Угол смещения (°)
|
30 |
|
Исходное фокусное расстояние PFL (мм)
|
304.8 |
|
Показатель поверхности, СКЗ
|
1&lambda |
|
Шероховатость поверхности (Ангстрем)
|
< |
|
Диапазон длин волн (нм)
|
100 RMS |
|
Чистая апертура (%)
|
400 - 2000 |
|
Качество поверхности
|
90 |
|
Совместимые монтажные пластины
|
80-50 |
|
Подложка
|
#83-977 |
|
Смещение по оси Y (мм)
|
Aluminum 6061-T6 |
|
Отраженный волновой фронт, RMS
|
163.34 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
2&lambda |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
Описание семейства продуктов
- Алюминиевые покрытия для УФ, видимого и ближнего ИК-диапазонов
- Диапазон шероховатости поверхности, включая 50Å и 100Å
- Параметры угла смещения 15°, 30°, 45°, 60° или 90°
- Также доступны внеосевые параболические зеркала с золотым и серебряным покрытием

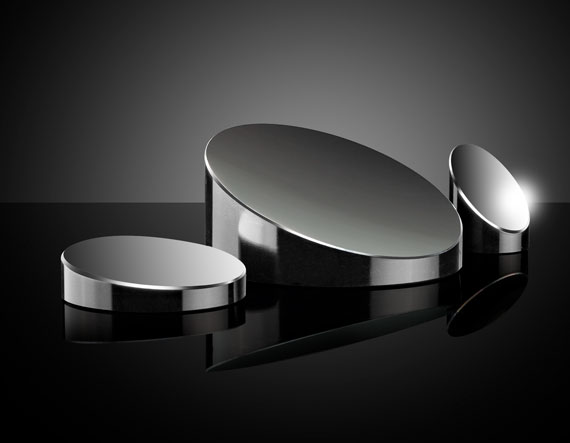

Алюминиевые внеосевые параболические зеркала (OAP) TECHSPEC® — это экономичное решение для фокусировки падающего света с минимальными потерями на рассеяние. Доступные с улучшенным или защищенным алюминиевым покрытием, эти зеркала OAP обеспечивают высокую отражательную способность от ультрафиолетового (УФ) до ближнего инфракрасного (БИК). Эти алюминиевые OAP изготавливаются с различными характеристиками шероховатости поверхности, предлагая разработчикам выбор между высокопроизводительными зеркалами с низким рассеянием и более экономичными вариантами. Алюминиевые внеосевые параболические зеркала TECHSPEC® используются в оптических системах, таких как шлирен- и спектроскопические системы, а также в лазерных системах для фокусировки лазерных лучей. Для повышения гибкости системной интеграции доступны монтажные пластины, которые крепятся к основанию этих внеосевых параболических зеркал.
