Поставщик
|
Edmund Optics |
|
Артикул
|
17-669 |
|
Размер
|
Ø100 мм |
|
Материал
|
Ge (германий) |
|
Покрытие
|
без покрытия |
|
Bevel
|
Protective as needed |
|
Clear Aperture (%)
|
90.00 |
|
Clear Aperture CA (mm)
|
90.00 |
|
Diameter (mm)
|
100.00 +0.0/-0.1 |
|
Thickness (mm)
|
6.00 ±0.1 |
|
Coating
|
Uncoated |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
6.1 |
|
Density (g/cm3)
|
5.33 |
|
Edges
|
Fine Ground |
|
Index of Refraction nd
|
4.002 @ 11μm |
|
Knoop Hardness (kg/mm2)
|
780 |
|
Parallelism (arcmin)
|
< |
|
Poisson's Ratio
|
1 |
|
Substrate
|
0.28 |
|
Surface Flatness
|
Germanium (Ge) |
|
Surface Quality
|
λ/10 @ 10.6μm |
|
Type
|
60-40 |
|
Wavelength Range (nm)
|
Protective Window |
|
Young's Modulus (GPa)
|
2000 - 14000 |
|
RoHS
|
102.7 |
Описание семейства продуктов
- Без покрытия или с просветляющим покрытием, разработанные для различных ИК-диапазонов
- Минимальная хроматическая аберрация благодаря низкой дисперсии
- Идеально подходят для инфракрасных приложений, требующих прочной оптики
- Также доступны германиевые окна с DLC-покрытием

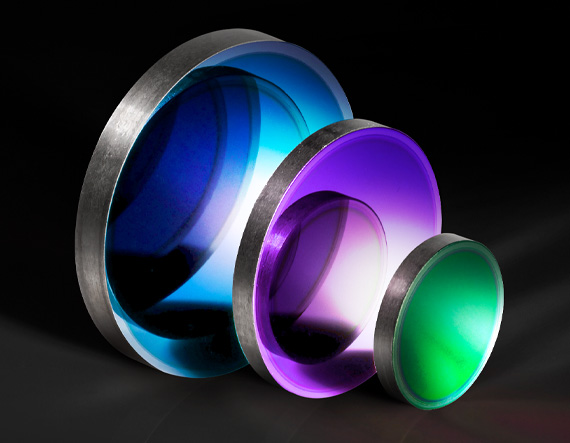

Германиевые (Ge) окна TECHSPEC® доступны в продаже с тремя вариантами просветляющего покрытия: 3–5 мкм для приложений в среднем ИК-диапазоне, 3–12 мкм для широкополосных многоспектральных приложений или 8–12 мкм для тепловизионных приложений. Благодаря высокому показателю преломления (около 4,0 в диапазоне длин волн от 2 до 14 мкм) для обеспечения достаточного пропускания в интересующей области рекомендуется использовать германиевые окна с антибликовым покрытием. Германий подвержен тепловому разгону, что означает снижение пропускания с повышением температуры. Поэтому германиевые окна следует использовать при температурах ниже 100°C. Высокая плотность германия (5,33 г/см3) должна учитываться при проектировании систем, чувствительных к весу. Твёрдость германия (780) по Кнупу примерно вдвое выше, чем у фторида магния, что делает его идеальным для инфракрасных применений, требующих прочной оптики.
